不论是GISer还是需要使用ArcGis浅度使用者，对于地图的需求是十分的迫切的其中有以下几个原因：1、ArcGis仅仅是一个软件工具，就好比画师使用的画板和笔，没有颜料和思想就没什么用；2、就第一条所说的地图数据如DEM、遥感等等其就是颜料，可以为画师用来作画；3、地图的生动形象对于地物的表达才能更加的形象，通俗点就是能够做到让外行人也能看出你所表示的为何物？

说了上面那一段其实今天只是要教各位第一步即下载DEM数据，充分挖掘互联网资源。

一、DEM数据下载源

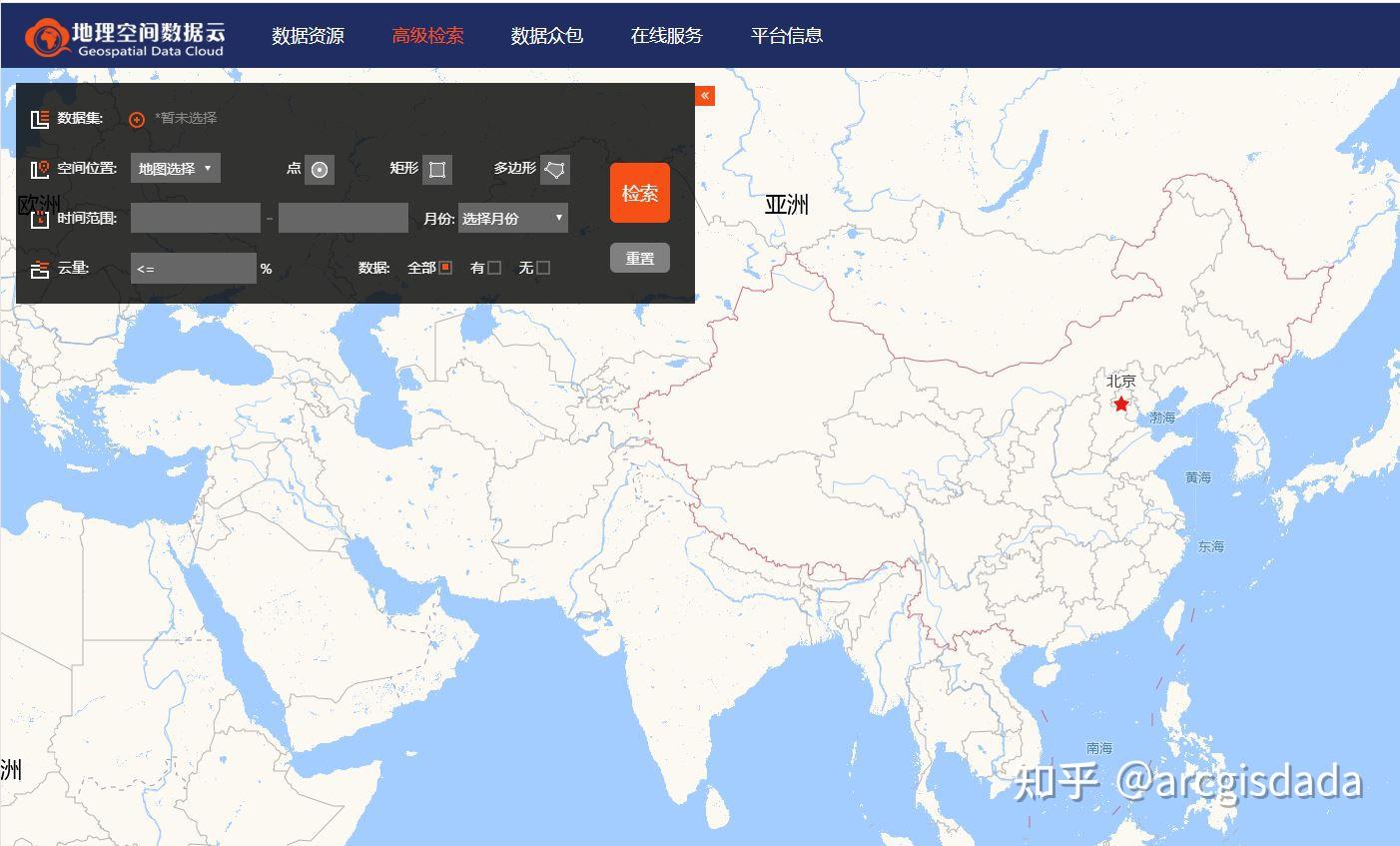

地理空间数据云：http://www.gscloud.cn/

对于地理空间数据云的介绍大家可以参考此文：（Giser源数据获取必备）地理空间数据云。

图1-1：

获取DEM数据的具体操作请看下面的视频1。

视频1——DEM数据选择下载视频：

二、DEM的属性提取

2.1数据解压及加载

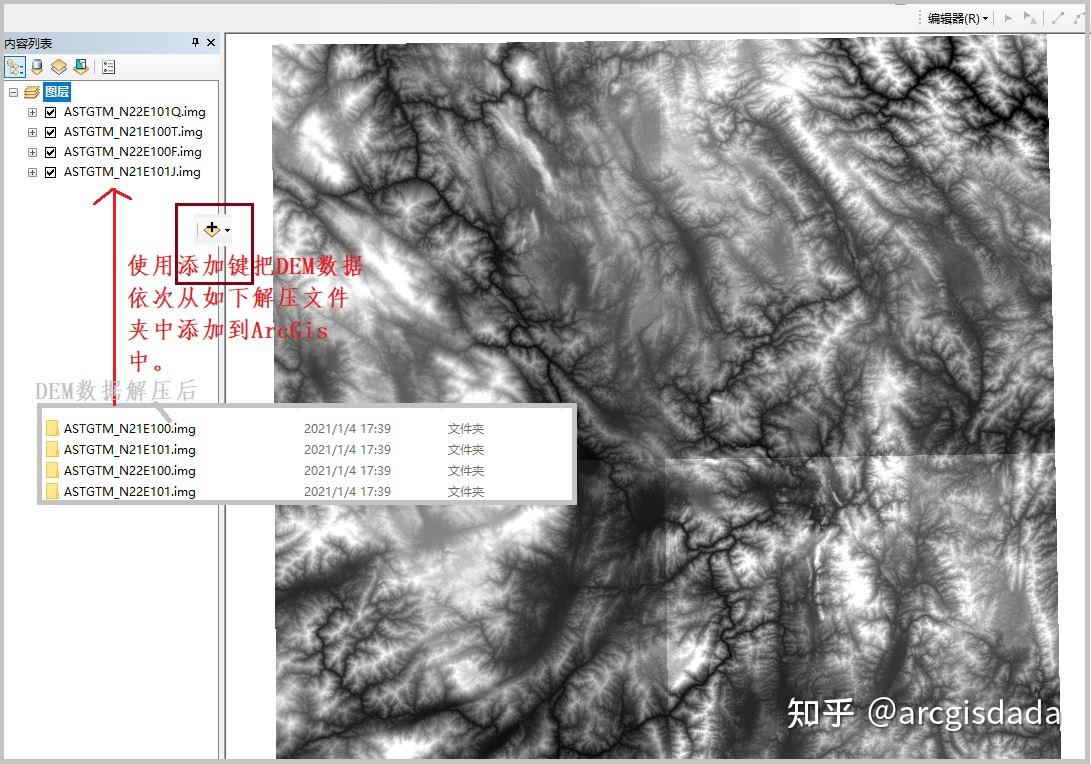

下载的DEM数据是一个压缩包，需要解压如图1-2所示的文件夹，然后使用添加键将其添加至ArcGis中即可。

图1-2：

2.2DEM数据属性提取

2.2.1ArcGis分析提取工具介绍

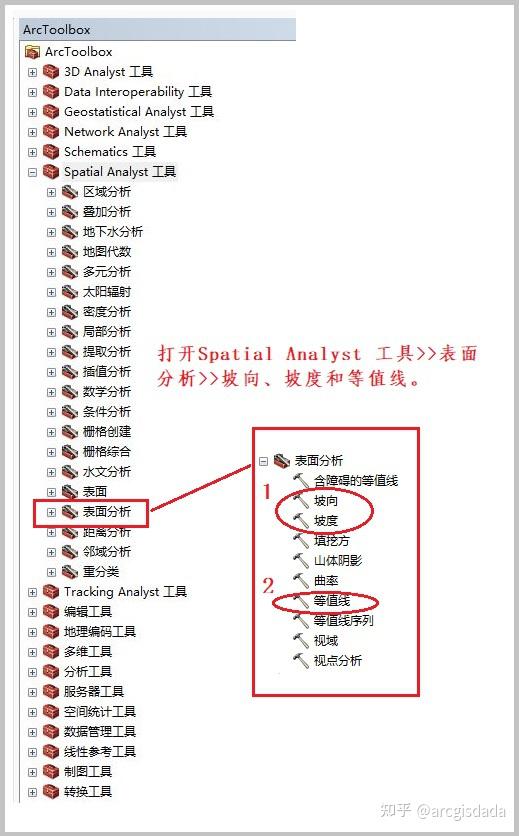

打开ArcGis的ArcToolbox，如图1-3所示。可以看到这里面的工具有很多，今天主要使用的是Spatial Analyst 工具，对其属性的描述为：ArcGIS Spatial Analyst extension为栅格（基于像元的）数据和要素（矢量）数据提供一组丰富的空间分析和建模工具。打开Spatial Analyst 工具>>表面分析>>坡向、坡度和等值线。

图1-3：

1、坡向

工具窗口中的定义为：获得栅格表面的坡向。坡向用于识别从每个像元到其相邻像元方向上值的变化率最大的下坡方向。坡向可以被视为坡度方向。输出栅格的值将是坡向的罗盘方向。即输入和输出的都是栅格数据。

2、坡度

工具窗口中的定义为：判断栅格表面的各像元中的坡度（梯度或 z 值的最大变化率）。

3、等值线（等高线）

工具窗口中的定义为：根据栅格表面创建等值线（等值线图）的线要素类。

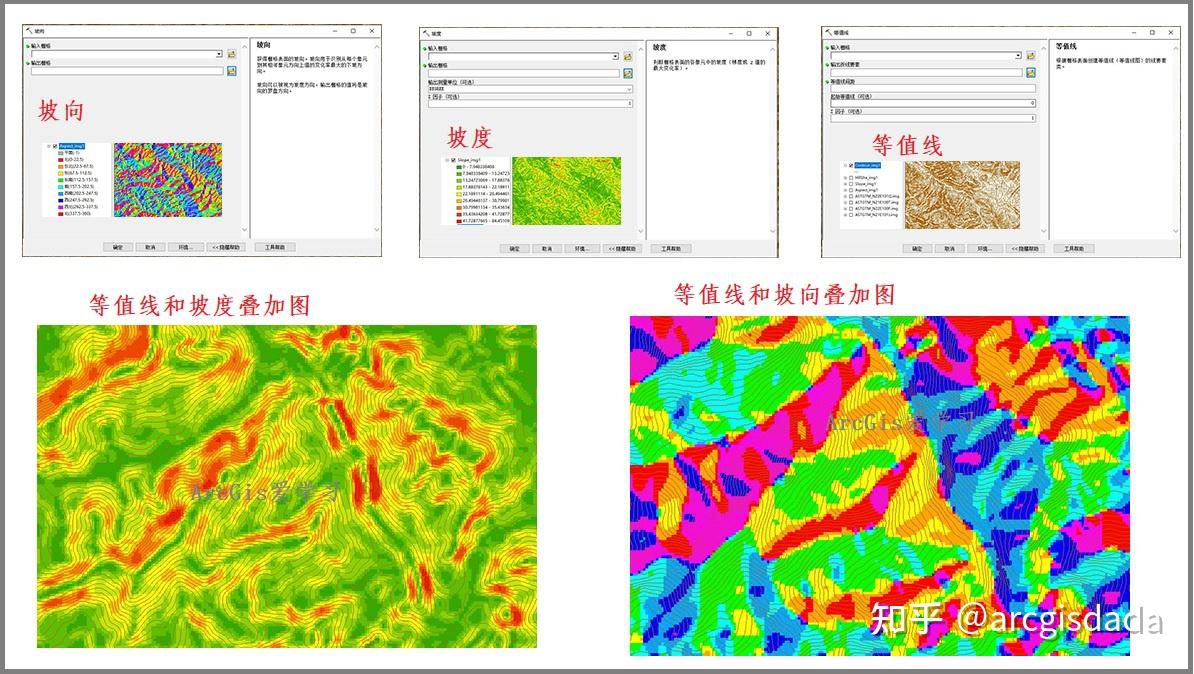

坡向、坡度以及等值线的工具窗口和制图成果如图1-4所示。

坡向，只用输入相应的栅格数据即可获得坡向等值分类数据。坡度，输出测量单位有两种可选项：DEGREE — 坡度倾角将以度为单位进行计算； PERCENT_RISE — 输出高程增量百分比的关键字，也称为百分比坡度。 还有一个Z因子，即高程方面的增量，须与xy通单位量。等值线，等值线间的间距或距离，该值可为任意正数。起始等值线（可选）：这个有一个好处就是如果是做某海拔以下的数据，那么起始等值线就可以设定为该海拔。一般情况下都是不用管它。Z因子，使用默认值即可。

​以上三个工具，按照步骤依次点击下一步>>完成。即可获得栅格图层的坡度坡向数据和矢量折线的等值线。

起始等值线 (可选)

起始等值线值。

根据需要生成高于和低于该值的等值线可覆盖输入栅格的整个值范围。默认值为零。

Z 因子 (可选)

在生成等值线时使用的单位转换因子。默认值为 1。

等值线是基于输入栅格中的 z 值生成的，所采用的测量单位通常为米或英尺。如果使用默认值 1，等值线将采用与输入栅格中的 z 值相同的单位。要以不同于 z 值的单位创建等值线，请为 z 因子设置适当的值。注意，对于此工具，没有必要使地面 x,y 单位与表面 z 单位保持一致。

例如，如果输入栅格中的高程值单位为英尺，但您希望以米为单位来生成等值线，则可将 z 因子设置为 0.3048（因为 1 英尺 = 0.3048 米）。

再如，考虑采用 WGS_84 地理坐标且高程单位为米的输入栅格，您希望以 50 英尺为基础、100 英尺为间隔来生成等值线（即等值线将为 50 英尺、150 英尺、250 英尺，以此类推）。为此，可将等值线间距设置为 100、起始等值线设置为 50，并将 Z 因子设置为 3.2808（因为 1 米 = 3.2808 英尺）。

图1-4：

输入栅格

输入表面栅格。

输出折线要素

输出等值线折线 (polyline) 要素。

等值线间距

等值线间的间距或距离。

该值可为任意正数。

起始等值线 (可选)

起始等值线值。

根据需要生成高于和低于该值的等值线可覆盖输入栅格的整个值范围。默认值为零。

Z 因子 (可选)

在生成等值线时使用的单位转换因子。默认值为 1。

等值线是基于输入栅格中的 z 值生成的，所采用的测量单位通常为米或英尺。如果使用默认值 1，等值线将采用与输入栅格中的 z 值相同的单位。要以不同于 z 值的单位创建等值线，请为 z 因子设置适当的值。注意，对于此工具，没有必要使地面 x,y 单位与表面 z 单位保持一致。

例如，如果输入栅格中的高程值单位为英尺，但您希望以米为单位来生成等值线，则可将 z 因子设置为 0.3048（因为 1 英尺 = 0.3048 米）。

再如，考虑采用 WGS_84 地理坐标且高程单位为米的输入栅格，您希望以 50 英尺为基础、100 英尺为间隔来生成等值线（即等值线将为 50 英尺、150 英尺、250 英尺，以此类推）。为此，可将等值线间距设置为 100、起始等值线设置为 50，并将 Z 因子设置为 3.2808（因为 1 米 = 3.2808 英尺）。

由于坡度、坡向图为栅格多分类图，两者中透明一个叠加到另一个上不能有很好的直观感受故只做了等值线与坡向、坡度的叠加，这样看图形更立体。山沟、山顶、山坡比之单一显示要明显。

另，其他的工具同样大家可以去一一尝试，这里就不再赘述。在GIS制图的过程中，三维与二维、立体与平面、抽象与直观等等这些方方面面都是我们制作地图所追求的完美，工具只是我们使用的一个帮手，希望大家不要被工具所束缚，尽情释放自己的想象力让出图变得更加的拟人化……
