如何学好Fluent流体仿真：初学者的详细指南

88 赞同

5 评论

341 收藏

对于初学者来说，掌握Ansys Fluent这一先进的计算流体动力学（CFD）软件并非易事，但通过系统的学习和实践，你将能够熟练运用它来解决复杂的流体动力学问题。以下是一份详尽的指南，旨在帮助你踏上学习Fluent的旅程。

一、理论基础

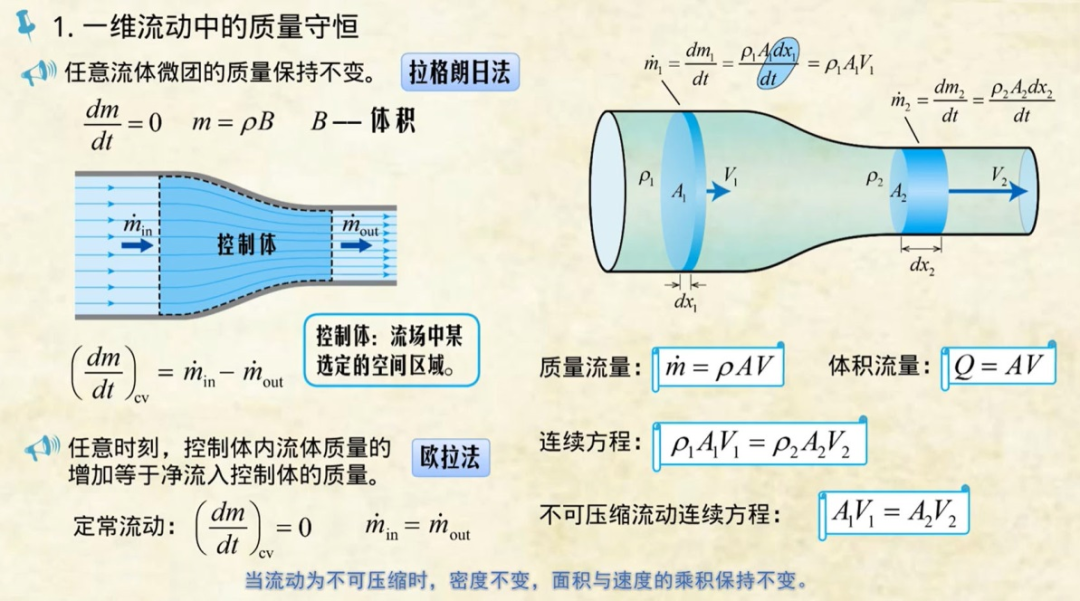

1. 流体力学原理：

基本方程：了解Navier-Stokes方程，这是描述流体运动的基础。

边界条件：掌握不同类型的边界条件，如压力入口/出口、速度入口、三类壁面热条件等。

湍流模型：学习时均的湍流模型，如涡粘RANS（Reynolds Averaged Navier-Stokes）模型、雷诺应力模型Reynolds Stress Model等。

2. 数值方法：

离散化方法：熟悉有限体积法的基本原理。

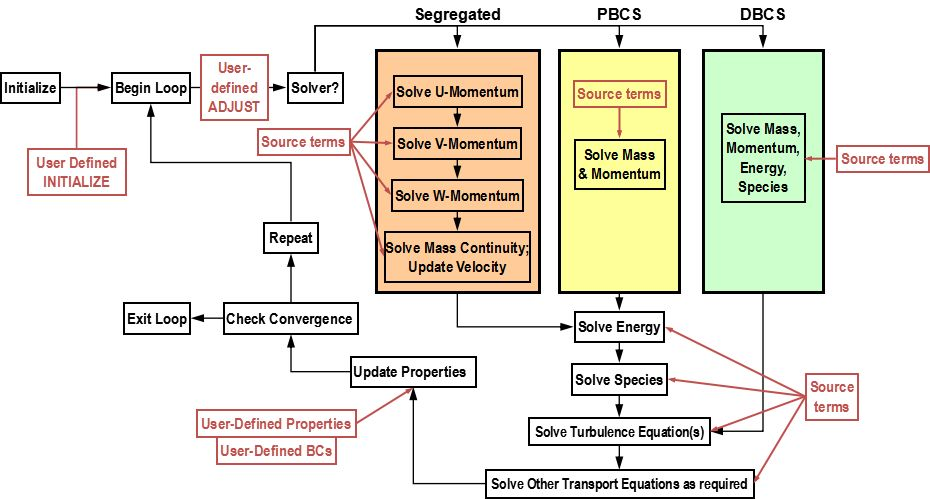

求解算法：了解SIMPLE、PISO等算法的工作机制。

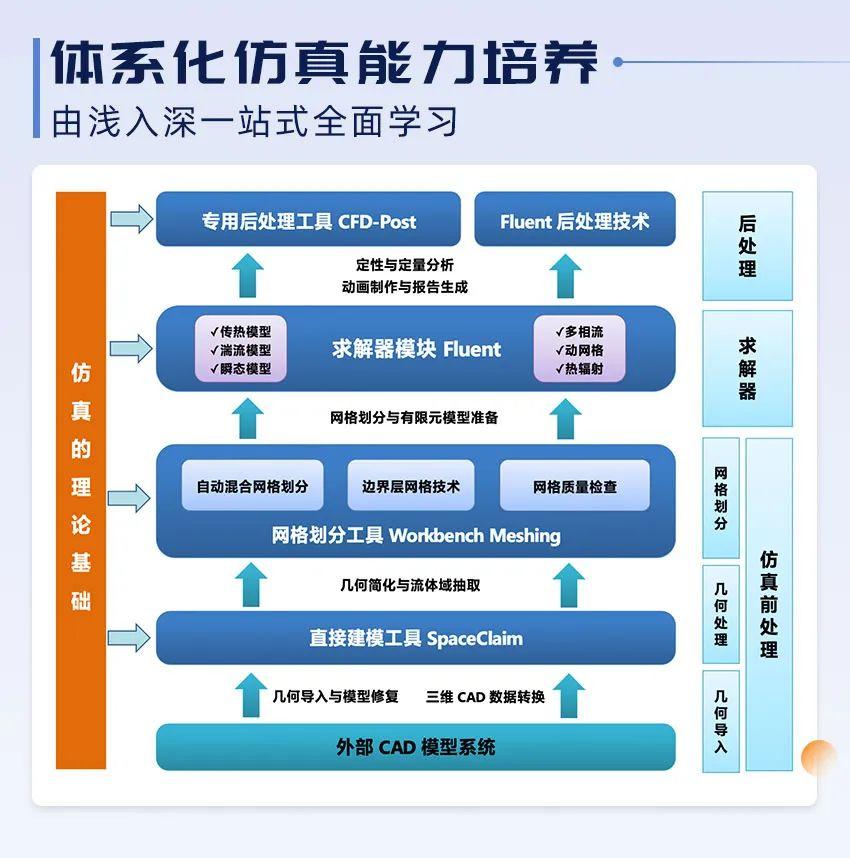

二、软件操作详解

1. 前处理

1）几何建模与网格划分：

几何建模：使用Ansys Workbench中的SpaceClaim进行几何建模。如果已有CAD模型，可以直接导入。确保模型是封闭的且没有重叠面。

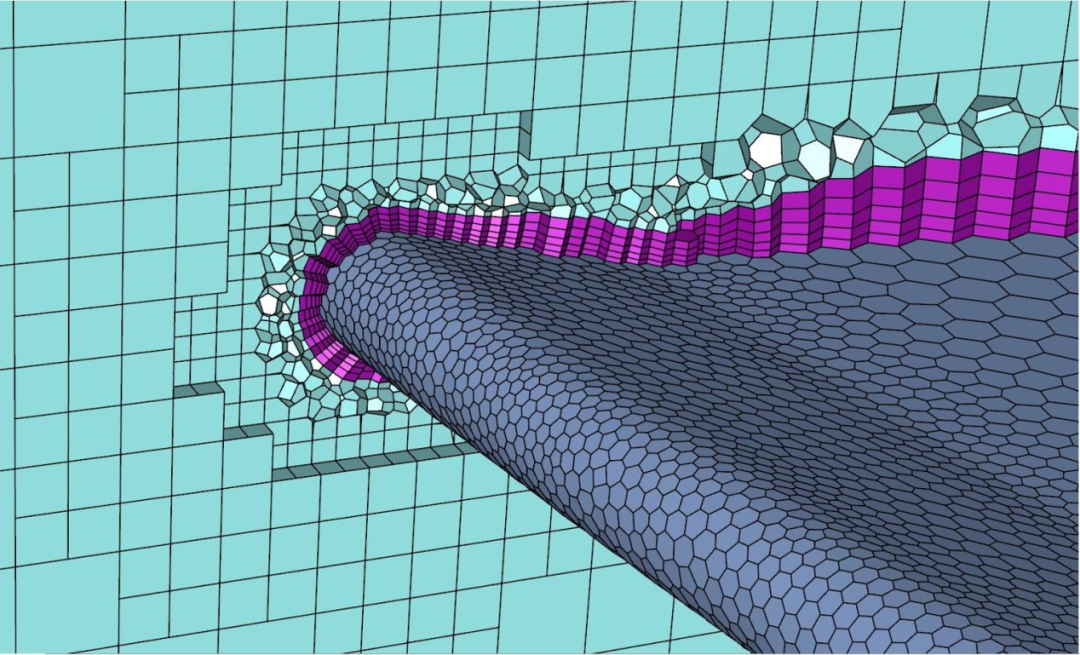

网格划分：在Meshing模块中，根据几何形状选择合适的网格类型。对于内部流动，通常使用多面体网格；对于外部流动，可以使用四面体或混合网格。通常需要对网格密度进行，特别是在大梯度变量的区域进行加密，如壁面附近。

2）边界条件设置：

入口边界：设置总压、速度、质量流量等。

出口边界：可以是静压出口或大气边界。

固体壁面：设置无滑移条件或指定壁面热流。

周期性边界：用于重复结构的边界匹配。

interface：在多域或多流体系统中，定义流体间的相互作用。

2. 求解设置

1）物理模型：湍流模型：选择适合问题的湍流模型，如k-ε、k-ω SST、Spalart-Allmaras等。传热模型：如果涉及热量传输，选择适当的传热模型，包括辐射、对流和传导。多相流模型：对于气液或固液系统，启用VOF（Volume of Fluid）或Eulerian模型。

2）求解器设置：求解器类型：选择稳态或瞬态求解。迭代参数：设定残差收敛标准，一般为1e-3至1e-6之间。时间步长（瞬态）：如果是瞬态分析，确定适当的时间步长和总时间。

3）初始化：使用默认值或基于经验的近似值初始化流场。

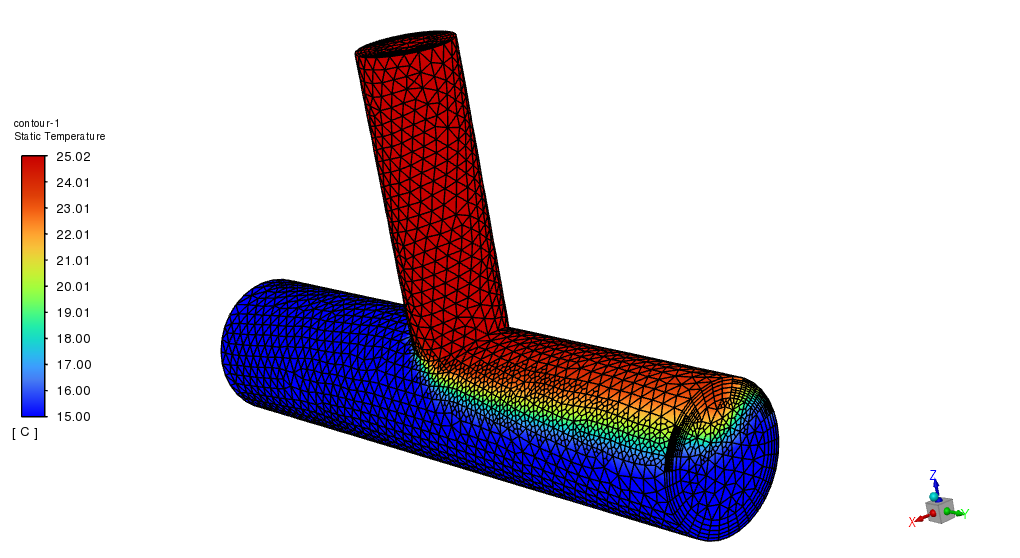

3. 后处理结果分析：

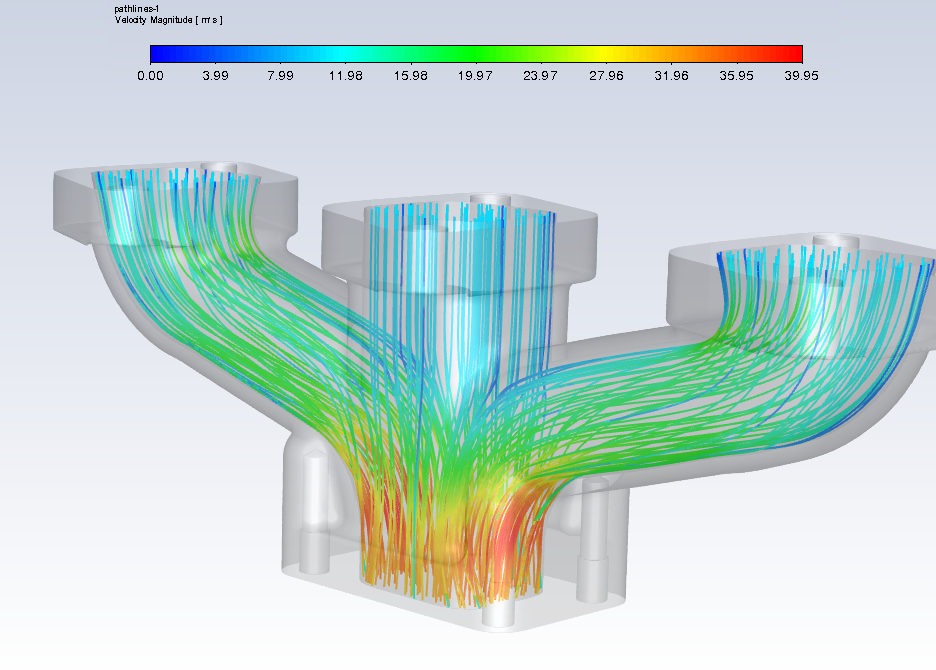

流场可视化：显示流线、等值面、速度矢量图等。图表与报告：提取数据，如压力分布、温度曲线、速度等。动画生成：对于瞬态分析，可以创建动画来展示随时间变化的流场。

三、实践与案例研究

1. 实践项目：仅展示仿真流程

案例1：管道内流体流动目标：分析管道内流体的流动特性，评估阻力损失。

步骤：1. 构建管道几何模型，确保准确反映实际尺寸。2. 创建网格，特别注意在管道弯曲处和出口前后的网格细化。3. 设置入口速度和出口静压。4. 选择k-ε湍流模型，设定求解器参数。5. 运行模拟，监控收敛情况。6. 分析流速分布、压力降和湍流强度。

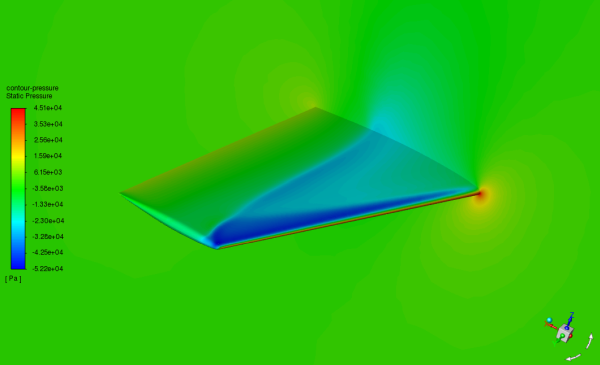

案例2：飞机机翼的绕流分析目标：计算机翼在不同攻角下的升力和阻力。

步骤：1. 导入机翼CAD模型，进行网格划分，特别关注翼尖和前缘区域。2. 设置自由流速度和远场边界条件。3. 采用k-ω SST湍流模型，考虑分离流和层流-湍流过渡。4. 定义多个攻角的瞬态分析，或进行参数研究。5. 分析升力系数、阻力系数和升阻比。

2. 参考文献与资源：

查阅Ansys官方文档，特别是案例教程和最佳实践指南。加入Ansys Fluent用户论坛，参与讨论，提问和解答。

3. 案例研究：

阅读期刊论文，尝试复现文献中的案例，对比结果。与导师或同事合作，分析工业项目中的具体问题，如冷却系统优化、燃烧室设计等。通过这些实践案例，你将能够将理论知识转化为实际操作技能，更好地理解和应用Fluent进行流体仿真。
