推荐一个电子电路可视化神器：你还在手动画电路图？

学电路，别再只靠 Multisim 和纸笔了。这个浏览器模拟器，不用安装、支持拖拽、电流动画，真的是一眼爱上！

一、这是一个什么网站？

今天要推荐的是一个极其好用的在线电路仿真平台：

Falstad Circuit Simulator

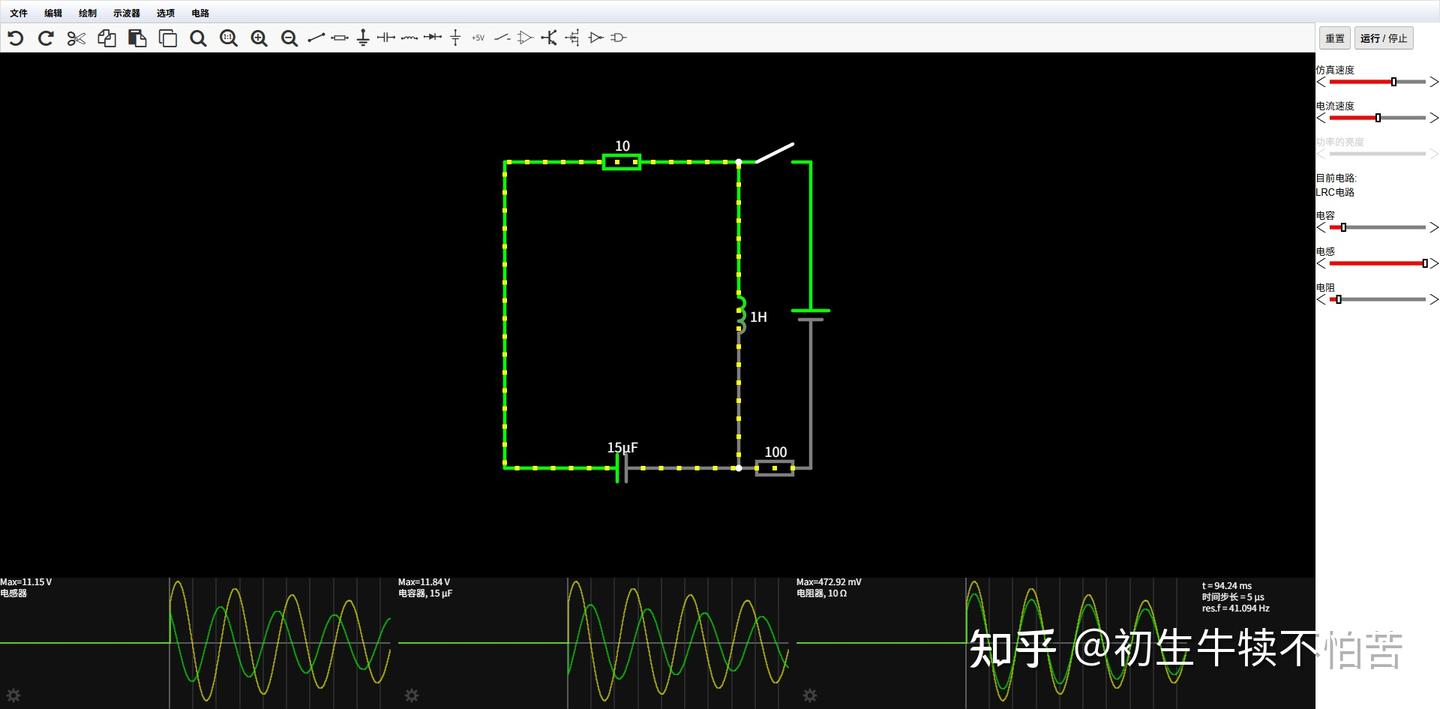

你打开网站就能看到

一块画布 + 工具栏 + 时间轴 + 仿真效果图；电路可以拖动、点亮灯泡、转动马达、示波器分析波形，支持电容、电感、晶体管、运放、数字逻辑

特点总结：

二、打开后怎么玩？

你打开网址后会看到一个电路图界面。

左上角是菜单栏，右键点击可加载新电路，或拖拽元件搭建自己的电路。

运行时会看到电流像小绿球一样流动，十分直观！

建议初学者这样入门：

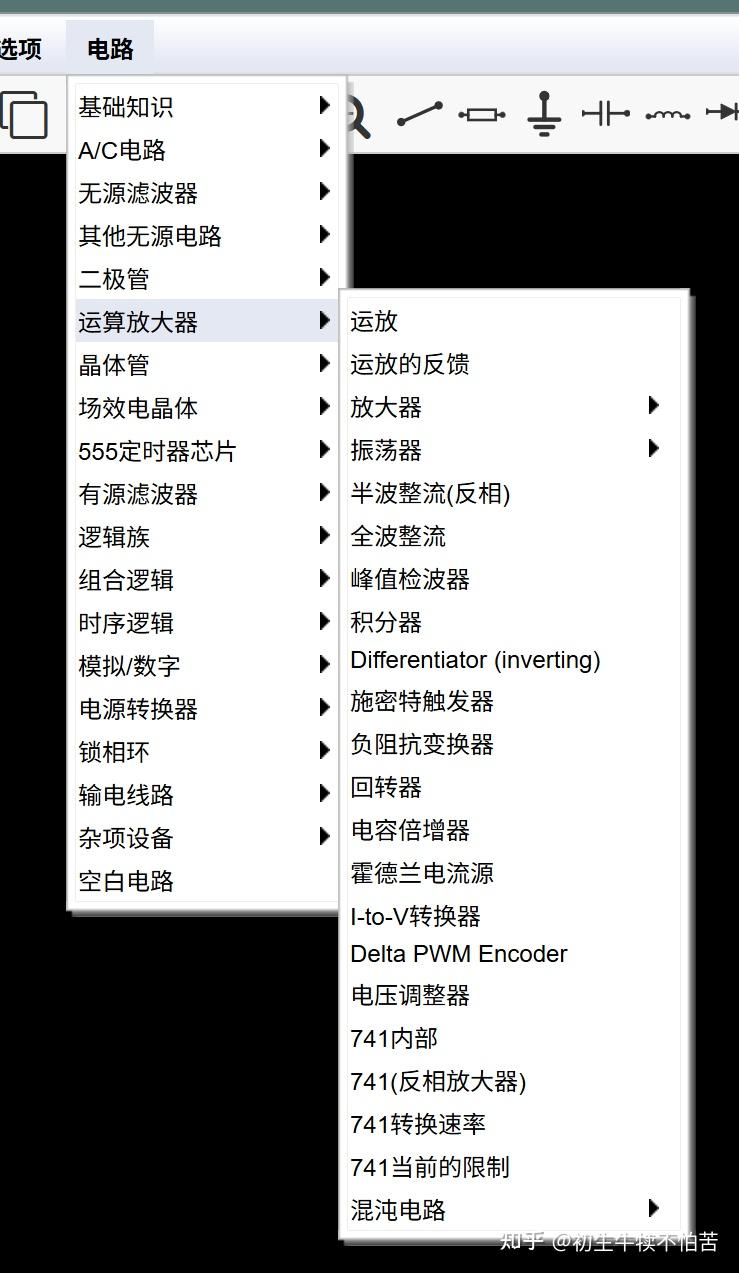

1. 点菜单栏：电路，提供了大量的常用电路

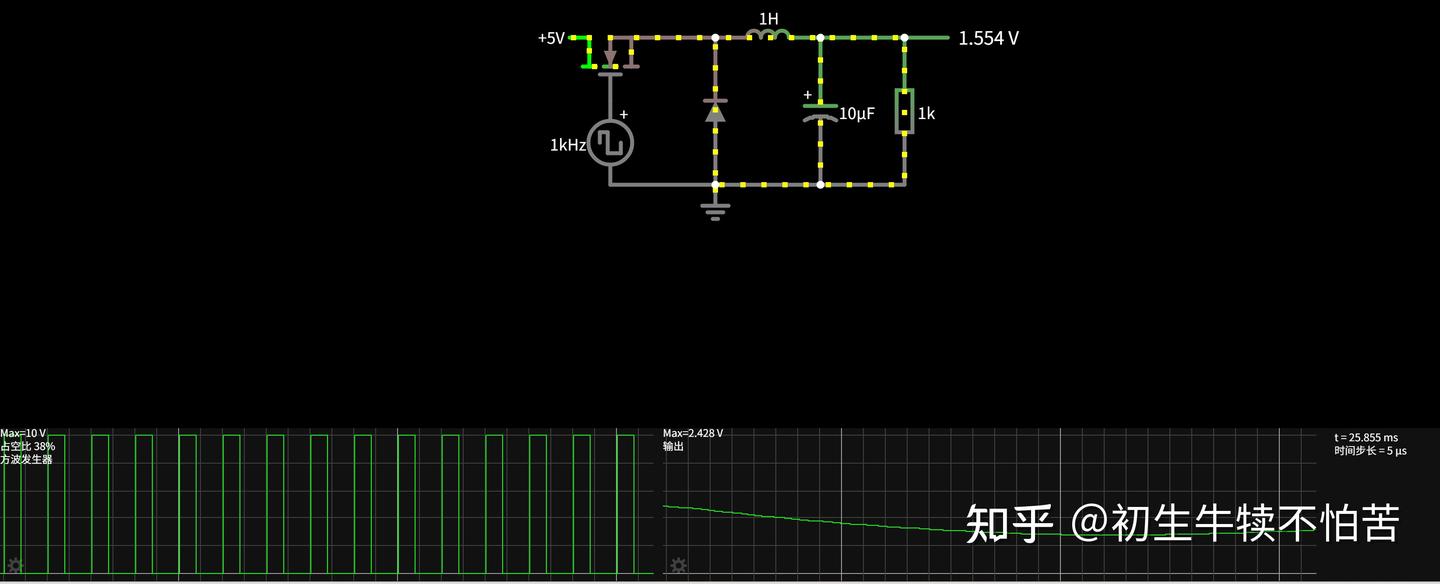

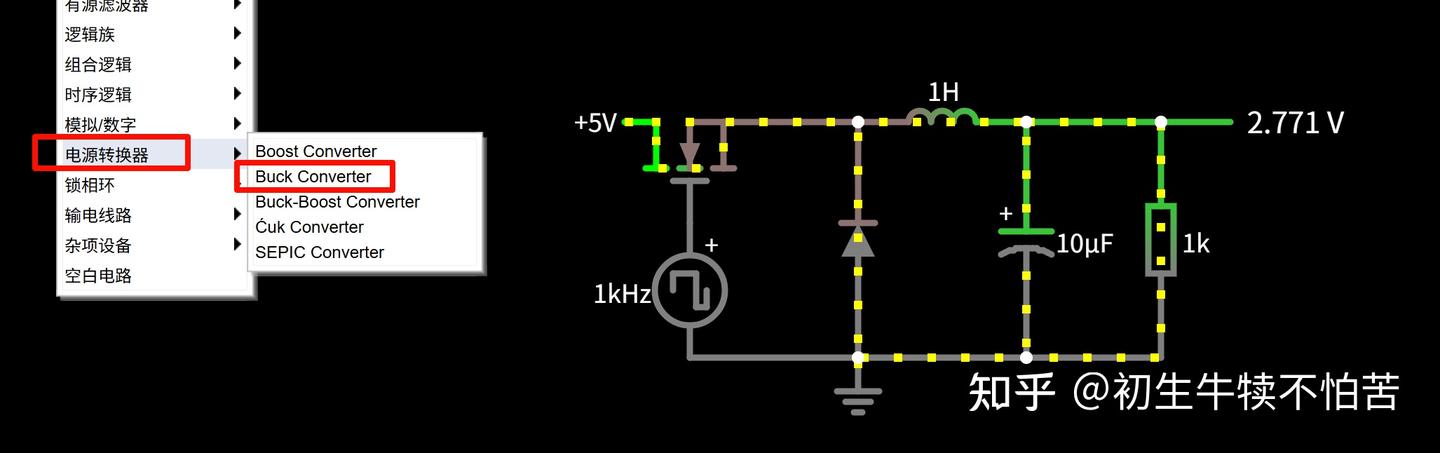

1. 选择【电源转换器 → Buck Converter】

1. 观察点击【重置】后的输出曲线
2. 改变仿真速度、电流速度，工作周期，看响应如何变化

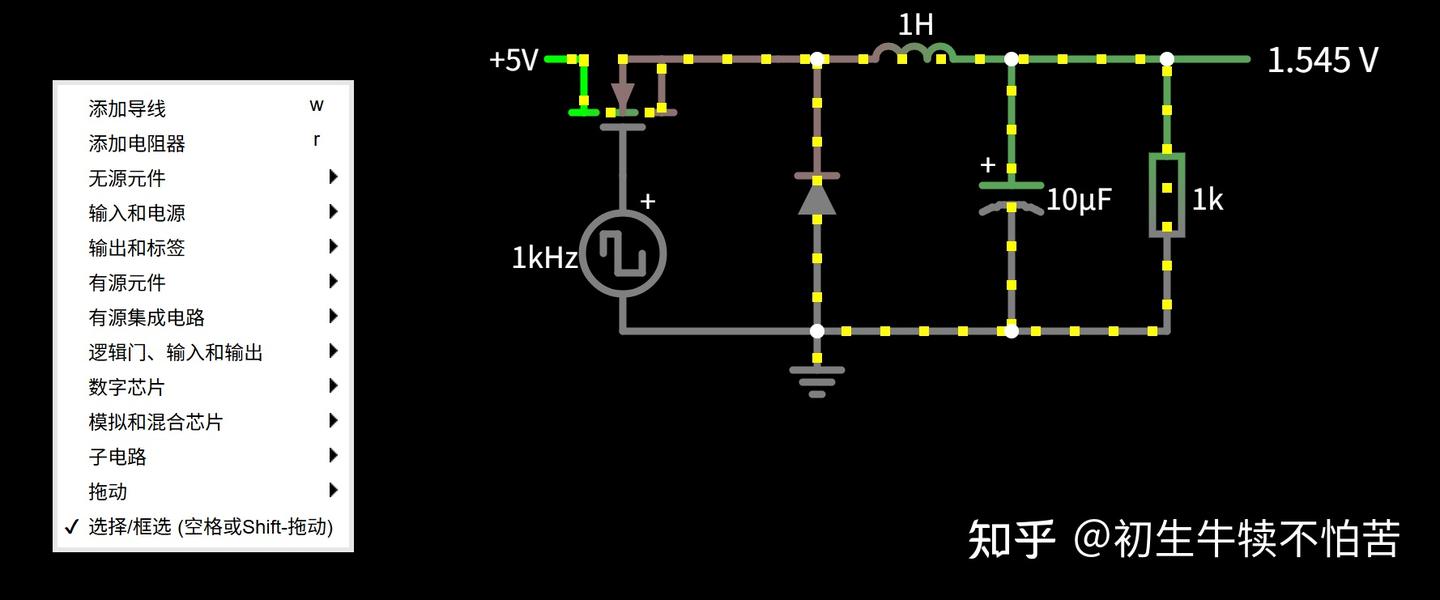

1. 鼠标右键可以添加修改电路

这就是“边搭建边实验”的最佳学习体验！

三、适合哪些人用？

学生 & 初学者

• 学电工基础、模电、数电，理解电流/电压的流动方式
• 可视化串并联、滤波器、RC充放电等概念

工程师 & 教师

• 快速验证电路设计想法
• 教学课堂演示
• 拓展逻辑门、运放放大器、反馈等教学场景

电子爱好者

• 自己设计电路、搭建逻辑门控实验
• 分享电路链接给朋友或社群

四、示例电路推荐（附带演示链接）

五、和 Multisim / LTSpice 有什么区别？

建议：Falstad 用于学习/教学，Multisim 用于项目仿真

六、如何导出/保存设计？

• 点击 File → Export as Text
• 将生成的文本保存到本地 .txt，以后可再次导入

也可以将链接复制分享，如：

https://www.falstad.com/circuit/circuit.html?cct=$+1+....

七、总结

Falstad 电路仿真器是一款轻量、直观、极具互动性的在线电路工具，特别适合教学和入门。

你可以用它做什么？

• 课上演示电流变化、逻辑门操作
• 在宿舍调试电容滤波
• 分享电路设计给小伙伴
• 搞清楚那些一直模糊的模拟概念

你用过这个模拟器吗？

欢迎留言分享你最喜欢的功能，或者你还用过哪些更强大的仿真工具？
