如何使用Matlab画图的legend和label？

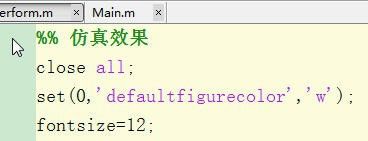

首先设定画图的参数。close all 语句清空之前的图，set 语句将背景设置为白色（默认为灰色不适合放论文里），定义一个fontsize变量方便以后使用。

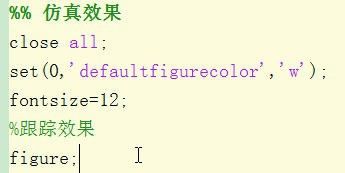

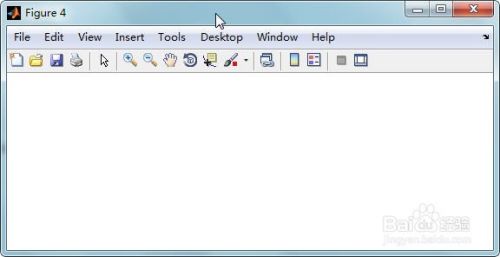

画图之前先用figure语句产生一个空图，这样每次生成一幅图都会自动顺序编号。否则用figure(n)指定生成图的编号或名字也可以。

用plot函数在同一图中画两条曲线，两个plot语句中间需用 hold on 语句，否则会默认清除上次plot画的图。另外，线的颜色一般设为黑色（字母k表示）即可（因为有的期刊不能彩印）。这里输出了两条线做对比，第一条点线的宽（1.5）比第二条直线的宽（1.2）大一些，因为点线打印出来会显得比较细，所以需要加宽一下。

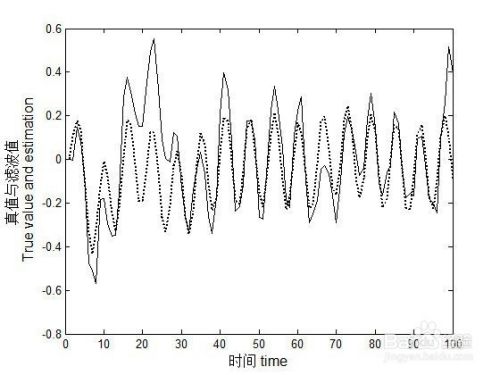

图形输出之后还要设置坐标轴（label）上显示的文字，一般就是单位，或者对相应值的说明。有的期刊会要求label要显示双语，所以要中文一行英文一行。

显示多行label的代码如图。在大括号内使用分号分割：ylabel({'真值与滤波值';'True value and estimation'},'FontSize',fontsize);

还需要一个图注（legend）来标示这两条曲线。第一句生成legend并获取其句柄（'location','best' 让legend位置自动避开曲线）；为了双语图注也是两行的，但分行方式与label不一样(使用sprintf('\n')来换行)。第二句设置legend为没有框框的（利用获取的句柄h用set(h,'Box','off');）。第三句使用之前定义的fontsize变量设置legend字体大小。

另外legend的位置除'best'外还可以使用''North','East','NorthEast'等设定，下图是North设置的效果。

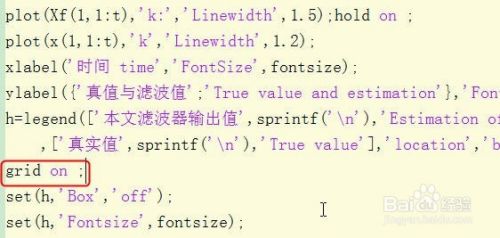

如果需要，可以在图上标出网格，但会影响legend效果。上述代码之后使用grid on ;语句即可。

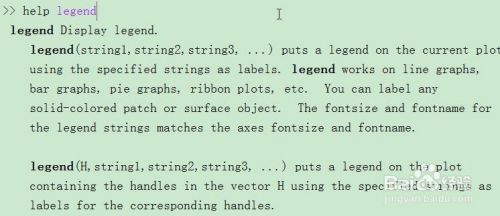

Matlab 的画图功能很强大，可以通过帮助系统来获取使用方法，输入help legend，help plot （注意空格）可以得到相应说明。
