英飞凌TC3xx SOTA分析

1.SOTA功能描述

SOTA(Sofeware update over the air)，指不连接烧写器的情况下，通过CAN、串口、以太网等通讯方式，实现应用程序的更新。汽车行业里通常有如下几种方案：

1. 针对MCU控制器，需要分别开发汽车BootLoader程序（需裁剪UDS协议）和应用程序，MCU上电后首先运行BootLoader，然后正常进入应用程序；当需要更新应用程序时，可通过诊断仪下发指令给MCU，MCU的应用程序收到指令后将设置更新标志位，然后进行复位重新进入BootLoader，Bootloader根据标志位开始擦除旧APP，接收新的APP数据并直接写在APP运行的Flash地址空间。该方案的优点是不需要额外的Flash暂存数据，缺点是BootLoader代码更复杂，且如果数据传输发生中断，旧的APP将不能被恢复。该方案更适合Flash容量较小的MCU。

2. 针对大容量Flash的MCU或者MCU+SOC异构控制器，由应用程序直接接收数据并且暂存于Flash，接收完毕后APP置位更新标志位重启MCU，BootLoader检查更新标志位，如有效，则擦除旧的APP，再将暂存于Flash的新APP数据写入APP运行地址处。该方案的优点是更新数据的接收由APP完成，BootLoader不需要通讯协议栈，代码量更小，且数据传输中断时，原有APP不损坏。缺点是需要额外的Flash空间暂存更新数据。

3. 在Flash中划分出两块相同大小的区域，分为A区和B区，都用来存放APP，但同一时间下只有一个区的APP是有效的，分别设置一个标志位标识其有效性。初始状态下先将APP写入A区，更新的时候，将新的APP写入B区，再把A区的APP擦除，同时更新两个区的有效性标志位状态。BootLoader中判断哪个区的APP有效，就跳转到哪个区运行。这种方法不需要重复拷贝APP数据，但最大的一个缺陷是AB区的APP程序运行地址不同，需要分别编译，从而使得可应用性大大降低。

4. 英飞凌SWAP功能：它的A\B Bank Flash物理地址支持两种不同物理地址映射到同一个逻辑地址方式（MCU自动从两种物理地址映射一个虚拟地址），从而使得APP编译时不需要区分AB区，使用相同的逻辑地址即可。

2.英飞凌TC3xx SWAP功能和内存映射机制

根据英飞凌TC3xx_UserManual中对SOTA的介绍。除开TC33x和TC33xED之外，所有的系列都可以将所有PFLASH划分为两个bank。当使能SOTA功能时，其中一个bank支持读取和执行，而另一组可以写入新代码。那么也意味着如果要使用SWAP功能，应用程序所能使用Flash容量至少会减半。举个例子，TC39xFlash总共16MB，那么应用程序不能超过8MB，因为要设计A/B互为备份。

由于SWAP是TC3xx支持两种不同的物理地址映射到同一个逻辑地址，因此当SWAP功能启用后，我们就要看它是如何实现这个地址映射的。

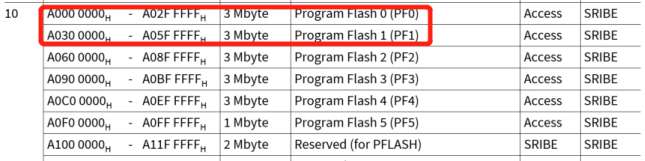

首先来看Standard address map，PF0--5按照顺序进行地址映射PF0/1/2/3/4/(5+reserved)：

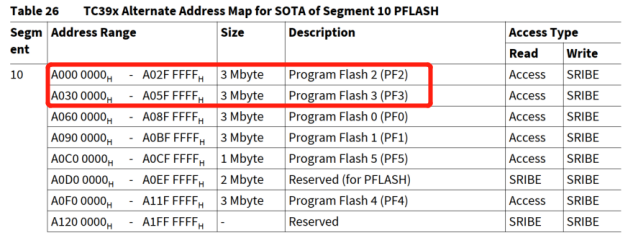

当使用SWAP功能后，虚拟地址实际对应的物理flash为 PF2/3/0/1/(5+reserved)/4：

从TC39x的备选地址映射来看，PF0/1和PF2/3可以SWAP替换，PF4和PF5+reserved可以swap替换？

如果不这样理解，那就是PF0/1/4为Active Bank，PF2/3/5为Inactive Bank。这样会出现地址不连续？

这里留个疑问，先继续往下看。

3.SOTA开发配置

3.1 SOTA相关配置参数

根据芯片手册，与SOTA相关的配置参数如下：

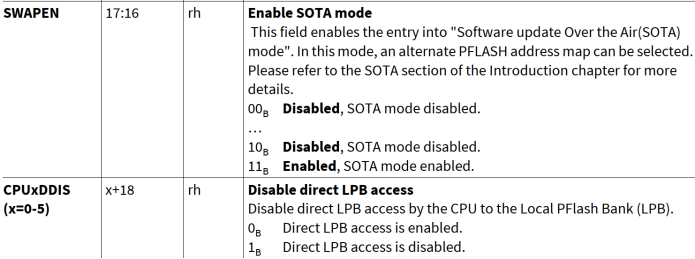

从上图可以看到，SOTA功能的使能与UCB_SWAP/UCB_OTP_PROCONTP有密切关系。

3.1.1 UCB_OTP配置

注意，UCB_OTPx(x=0-7)_ORIG/COPY结构如下：

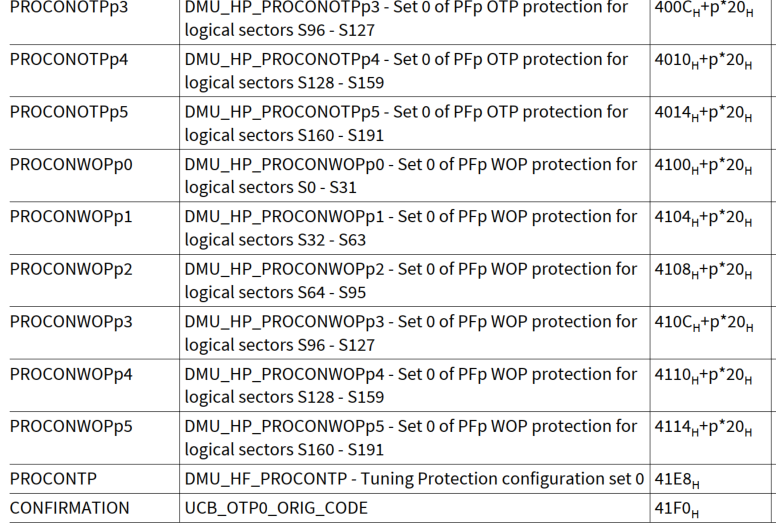

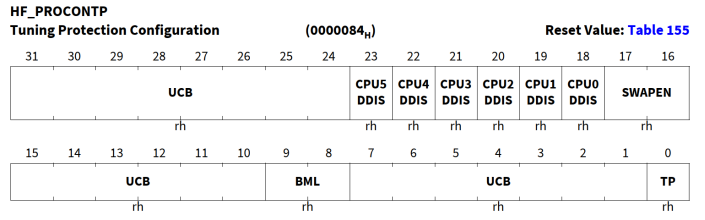

根据芯片手册DMU_HP_PROCONOTP/WOP寄存器描述和UCB，p表示可以看到UCB结构定义如下：

因此在设计SWAP功能时关联UCB结构，使能SWAP需要配置PROCONTP，因此可以有如下两种方式

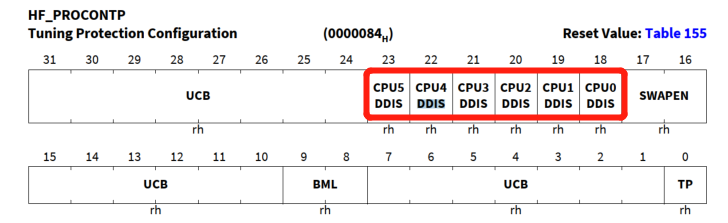

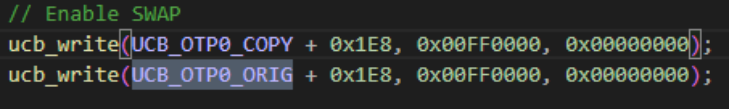

1. 直接定义UCB_OTP0_ORIG的基地址+PROCONTP的偏移地址，根据DMU_HF_PROCONTP寄存器结构写入参数，如下：

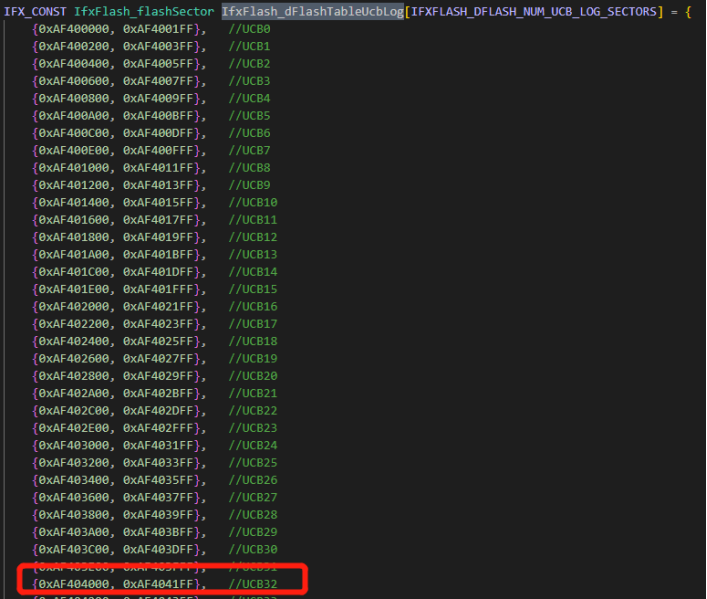

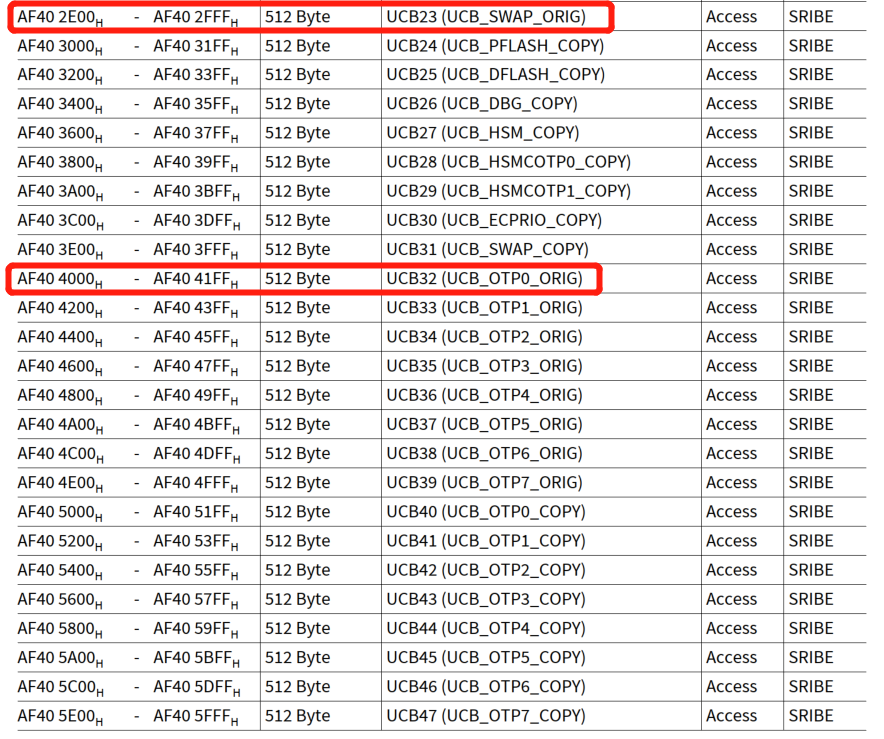

2. 将所有UCB全部定义出来如下：

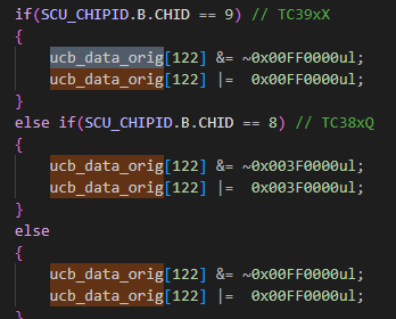

根据上述对UCB32(SWAP_OTP0_ORIG)结构分析，我们可以设计一个uint32 UCB_OTP_ORIG[128](512byte/4)；其中PROCONTP的位置位于UCB_OTP_ORIG[128-6](6 = (0x200-0x1e8)/4)。

这样设计思路可以统一管理所有UCB。

3.1.2 UCB_SWAP_ORIG配置

UCB_SWAP结构相对清晰，如下：

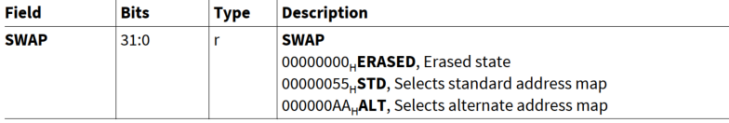

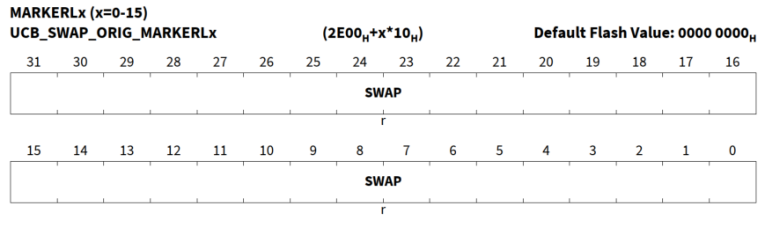

MARKETLx：用于选取是标准地址映射还是备用地址映射

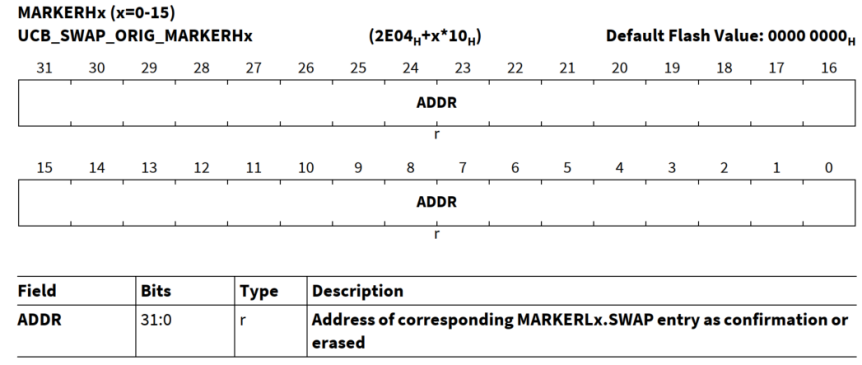

MARKERHx：对应MARKERLx条目的地址作为确认或擦除

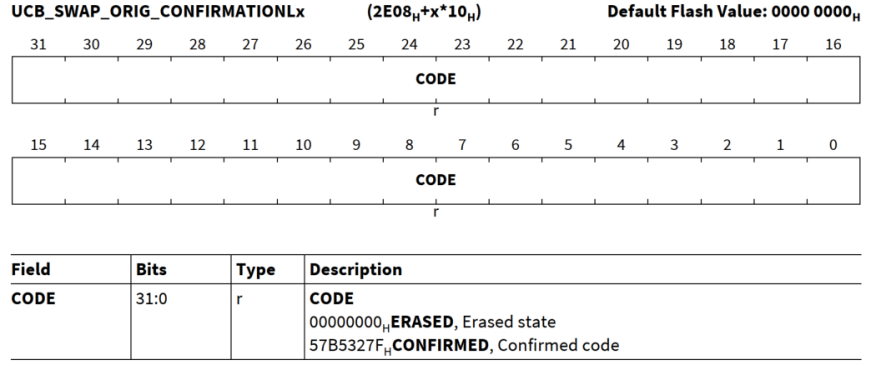

CONFIRMATIONLx：确认或擦除

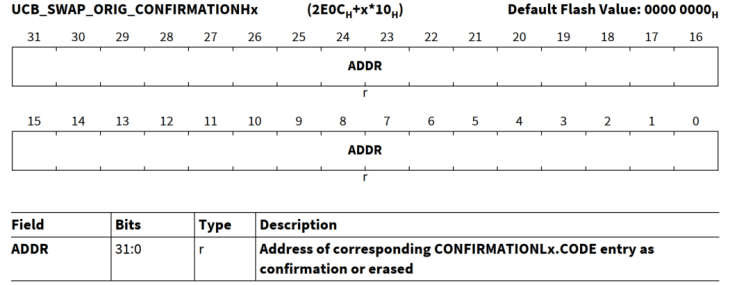

CONFIRMATIONHx：对应CONFIRMATIONLx条目的地址作为确认或擦除

从上图可以看到，上述条目均有16个之多，这样的设计目的是什么呢？通过查阅datasheet，我们可以看到UCB擦除干扰限制为500cycle，也即可以通过16个SWAP配置来增加SWAP次数(16*500)次。

3.2 SOTA功能配置

其配置流程需要分出厂设备SOTA和运行时SOTA切换配置，如下：

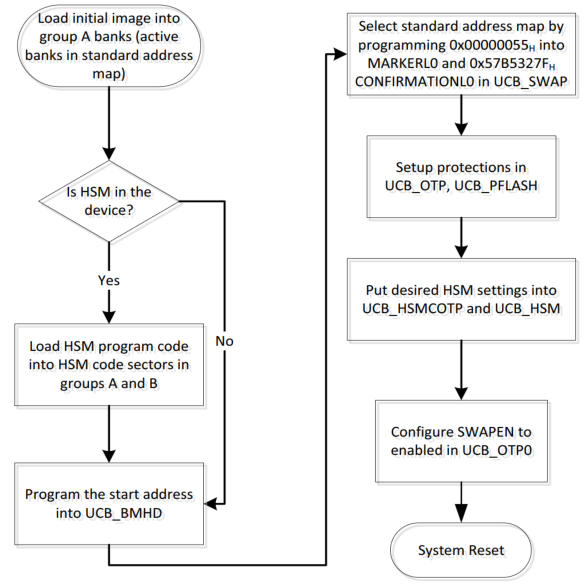

3.2.1出厂设备激活SOTA功能

首先通过刷写工具在active bank里刷上可执行的程序，注意此时还是按照正常开发流程配置启动地址、模式等（BMHD）保证程序正常运行。

接下来激活SOTA功能，逻辑思路为：选择地址映射方式(SWAP)->确认SWAP条目->写入确认码(CONFIRMATION)->确认CONFIRMATION条目->（如有HSM，考虑将HSM代码放在PF0的sector0-39）->设置UCB_OTP/WOP保护->使能SWAP(SWAPEN)->重启系统

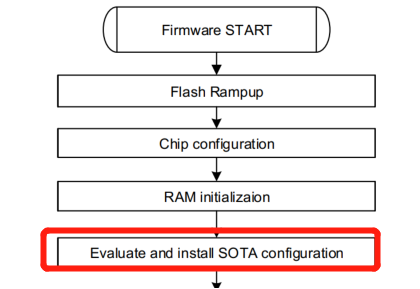

在下次系统复位后，自动进入SWAP模式。根据SSW的描述，上电初始化RAM和Flash后，SSW首先检查SOTA的配置

SSW会去检查UCB_SWAP_ORIG/COPY，如果找到有效的SOTA配置，SSW会将做出如下动作：

1. 关闭CPU的直接访问(CPUx_FLASHCON4.DDIS = 1，DMU_HF_PROCONTP.CPUxDDIS = 1)；

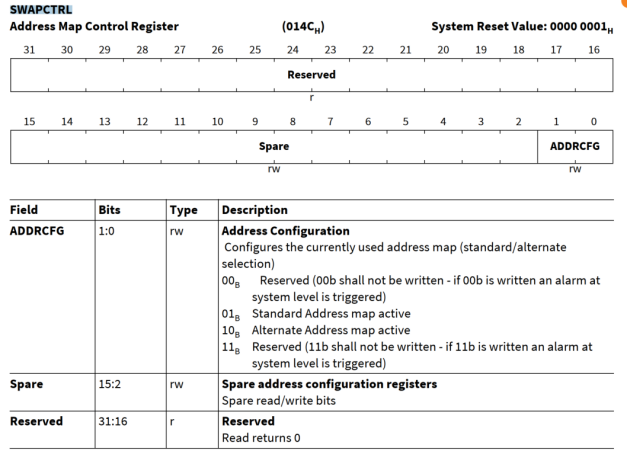

2. 将UCB_SWAP数据加载至寄存器SCU_SWAPCTRL.ADDRCFG

这里会出现一个问题：当激活swap功能时inactive bank可能还没有程序，这时候在配置UCB_SWAP的时候要特别小心，因为对于用户来说，逻辑地址始终是固定的（例如0xA000 0000），如果在配置成了备选地址映射模式，那么很有可能实际的物理启动地址就变为了inactive bank（例如0xA006 0000），导致没有程序可跑。

3.2.2运行时SOTA切换配置

为了解决上个问题，最理想方式是在运行时确认inactive bank有可运行程序后再使用SWAP切换到新的程序。这就首先需要擦除一块不被使用的Flash区域（即inactive bank）。

那么对于inactive bank的地址我们应该怎么确定呢？

首先牢记SWAP这个功能，是两块不同的物理地址映射到相同逻辑地址，记住这一点，那么我们在开发的时候就只用明确想用的逻辑地址即可，

例如，现在我想用0xA0000000-0xA05FFFF这6M空间来满足应用，

标准地址映射模式下0xA000 0000 - 0xA05F FFFF对应PF0/1，0xA060 0000 - 0xA0BF FFFF对应PF2/3

备用地址映射模式下0xA000 0000 - 0xA05F FFFF对应PF2/3，0xA060 0000 - 0xA0BF FFFF对应PF0/1；

那么很明显，在标准地址映射模式程序在PF0/1上跑，在PF2/3上刷写新程序，然后切换到备用地址映射模式，此时程序仍然从0xA000 0000开始运行，但实际跑的PF2/3上面的程序。

所以我们擦除程序就应该擦除0xA060 0000--0xA0BF FFFF，

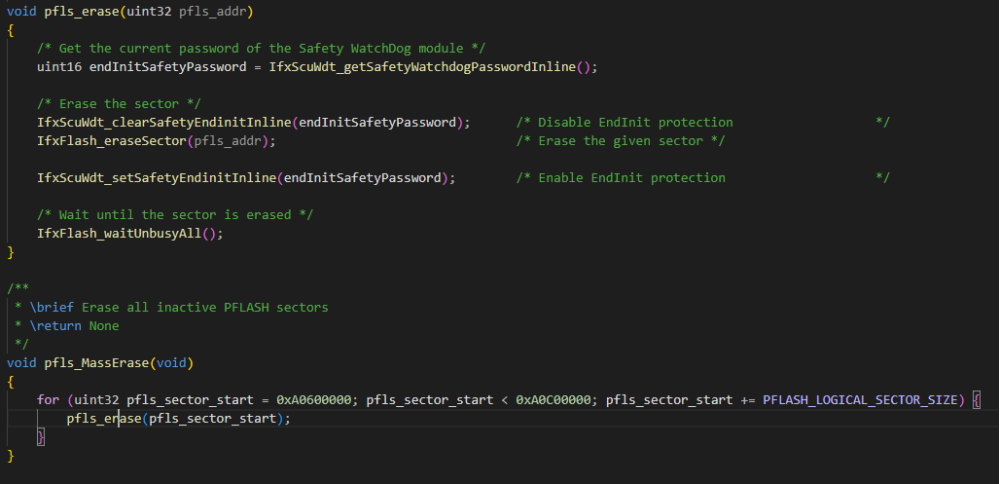

代码示例如下：

因此在多次SWAP之后，可能会出现用户并不知道到底擦的是PF2/3还是PF0/1的情况。

擦除完毕之后，接下来就是刷写这块inactive bank。数据从哪里来？很明显，可以通过CAN或者ETH接口接收并暂存数据（通常为4096bytes），并异步调用fls接口进行刷写。刷写程序这一套参考内置uds的bootloader程序。 刷写并校验完毕之后，正常情况就是要配置SWAP信息，例如地址映射模式为备选映射模式，这样就能保证PF2/3在下次启动后的逻辑映射地址为0xA000 0000。

以出厂后首次运行时配置SWAP为例

首先配置的是UCB_SWAP.MARKETL0= 0xAA（选取备用地址映射模式）；然后将MARKETL0的地址写入MARKETH0予以确认；将0x57B5327F写入CONFIRMATIONL0，最后将CONFIRMATIONL0地址写入CONFIRMATIONH0予以确认。最后使能SWAP功能。

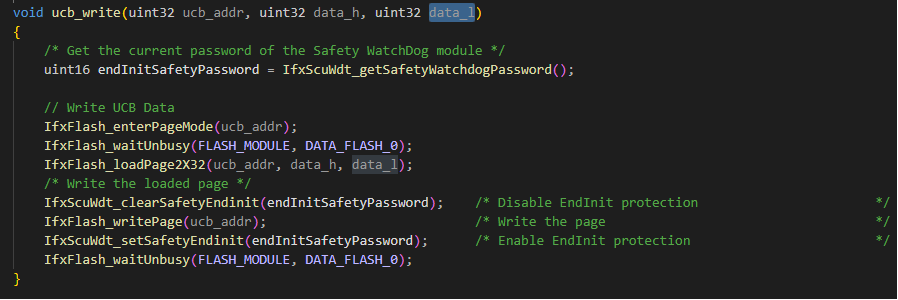

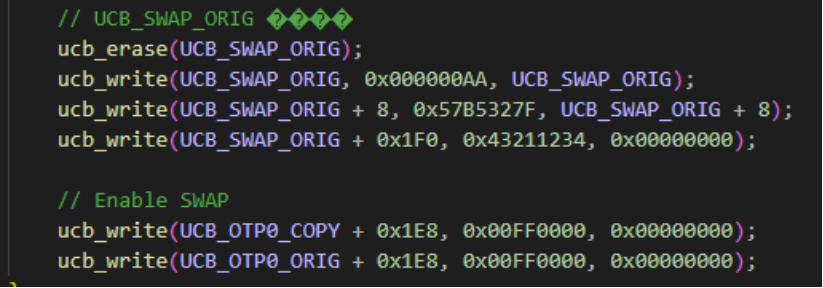

示例代码如下：

通过loadpage2x32接口可以实现一次性写入0xAA到MARKETL0，把MARKETL0地址（0xAF40 2E00）写入MARKETH0，CONFIRMATION同理。这样就完成了SWAP配置。至此就完成了运行时SOTA切换，最后系统复位就可以从逻辑地址0xA000 0000中运行PF2/3的代码。

3.2.3 多次SOTA升级引发的疑惑

假设上次SOTA升级成功，现在已经运行的PF2/3的代码；此时又有SOTA升级需求，这个时候如何来配置SWAP信息？TC3xx提供了多达16个UCB_SWAP配置entry。很明显此时配置新的SWAP就需要在MARKETL1写入0x55（标准地址映射模式），MARKETH0、CONFIRMATION同上述配置一样。

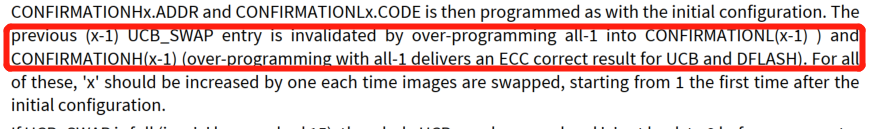

本次的SWAP信息配好了，上次存储的SWAP信息该如何作废掉？芯片手册提出了标准做法：

将MARKETL/H0、CONFIRMATIONL/H0 全部写入1（即0xFFFF FFFF）。

当swap entry使用超过16个后，此时就需要擦除所有的UCB_SWAP信息（DFlash 0 ->UCB area），然后又从0开始进行。当前使用的SWAP ENTRY可以通过寄存器SCU_STMEM1.SWAP_DW_INDEX进行读取，那么对这块的软件设计就相对简单。

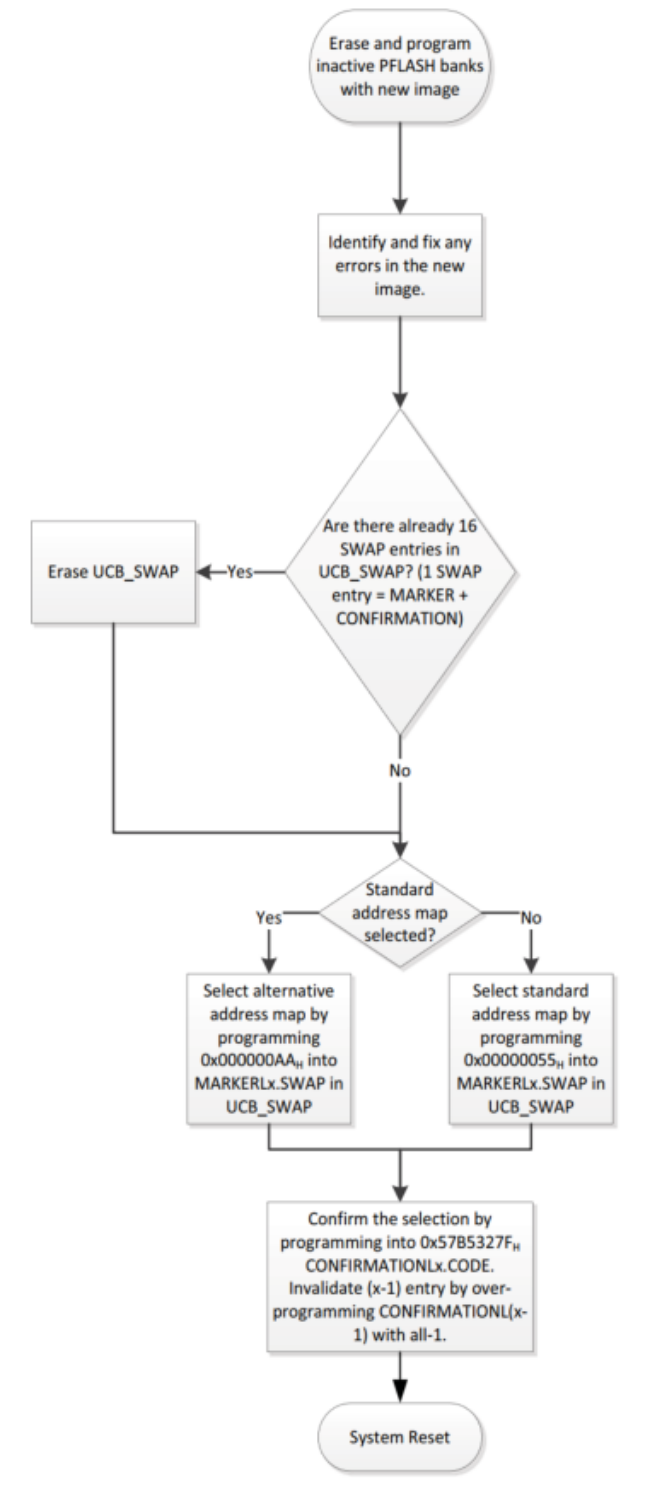

上述整体流程图如下：

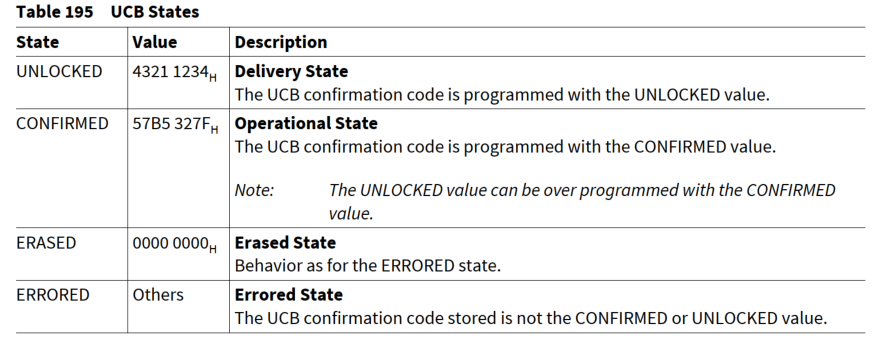

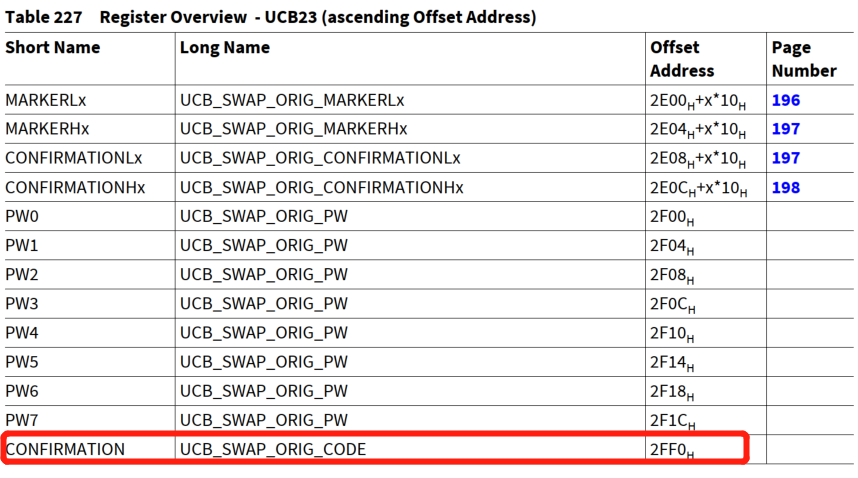

需要注意的是，多数UCB的尾巴上都有一个确认码，

其状态如下：

因此当我们需要擦除这块UCB的时候，要写入0x4321 1234解锁当前UCB状态，如下：

ucb_write(UCB_SWAP_ORIG + 0x1F00x432112340x00000000);

4.技术总结

1. 英飞凌SWAP支持SOTA原理：提供了一种机制，该机制将两块不同的物理FLASH映射到相同的逻辑地址，保证客户只需要编译一份代码，且运行地址不变。如下图：PF0/1和PF2/3可以在不同情况下映射到同一逻辑地址。

2. 通过配置UCB_SWAP和UCB_OTP来使能上述功能；配置详见SOTA开发配置。

3. 当需要擦除UCB区域时，需检查当前UCB有没有CONFIRMATION位，如有需要解锁。

4. 使能SWAP功能，Flash大小实际能用的最少减半，具体原因可以思考一下，很简单。

5. 使能SWAP功能，CPU访问Flash只能通过Global总线从而稍微增加了访问时间。

6. 功能安全方面：Active Bank 的safety_endinit保护依旧存在，但是Inactive Bank的safety_endinit保护无效。

7. 信息安全方面：Active Bank 和Inactive Bank同样受信息安全相关寄存器的保护。
