首先，我们来了解一下数据流图的概念。数据流图简称DFD。主要表达工具及用于表示软件模型的一种图示方法。在对数据进行传递和加工这块起着举足轻重的作用，用图形的方式表达整个系统的逻辑功能、数据在系统内部的逻辑流向和变换的一个过程。比如，研发一个软件系统，如果能更好的用数据流图来表达，那对系统的理解将变得很清晰。从数据流图来认识系统是一个很好的方式。从而，达到我们对整个系统的业务流程认识的目的。

工具/原料

  • Microsoft Office Visio

方法/步骤

  1. 1

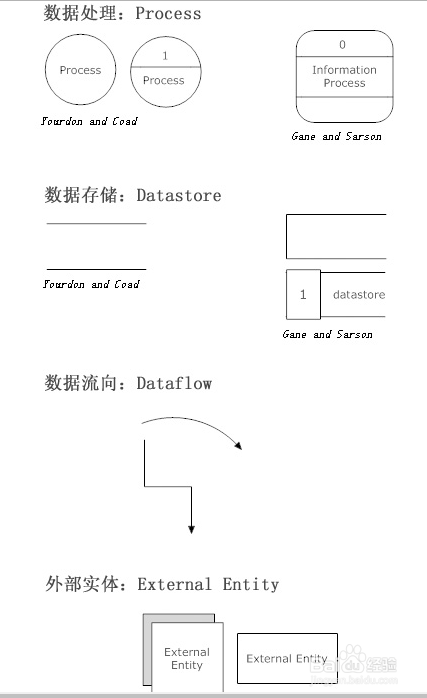

    首先，我们来认识一下数据流图的几种元素。它包含了：1）外部实体；2）处理；3）连线；4）数据存储。多说无益，我们开启画数据流图的旅程吧

    DFD（数据流图） 的画法
  2. 2

    第一步，画出最简单也最为概括的系统模型图。作为一个系统，肯定是由不同的几个数据源点和数据终点以及一个处理完成的。所以，我们形象的先画出一个系统的大概模型。

    DFD（数据流图） 的画法
  3. 3

    然后对上图再做进一步的细化，我们从整个大体的系统模型进行数据加工，细化。

    DFD（数据流图） 的画法
  4. 4

    然后，可以继续细化下去。直到更加明确的功能。

    DFD（数据流图） 的画法
  5. 5

    最终的修饰结果如下图所示

    DFD（数据流图） 的画法
  6. 6

    最后，我们需要注意的是，为数据流、处理以及终点/原点命名。取一个适当的名字有助于更好的理解系统的业务内容

    END

注意事项

  • 值得注意的是，数据流是一组数据
  • 数据流图是一个逐步分解的过程
