教你如何在原理图里查看关联信号及器件高亮

工具/原料

  • cadence 17
  • windows

方法/步骤

  1. 1

    【查看关联信号线】在开始菜单打开原理图软件cadence 17.2—Allegro products—capture CIS

    cadence 17信号关联，器件高亮等几个使用小技巧
  2. 2

    打开原理图文件，open design，打开后缀名为DSN的文件

    cadence 17信号关联，器件高亮等几个使用小技巧
    cadence 17信号关联，器件高亮等几个使用小技巧
  3. 3

    单击选中需要查看的信号线，右键选择signals，软件左侧会弹窗出现关联信号线

    cadence 17信号关联，器件高亮等几个使用小技巧
    cadence 17信号关联，器件高亮等几个使用小技巧
  4. 4

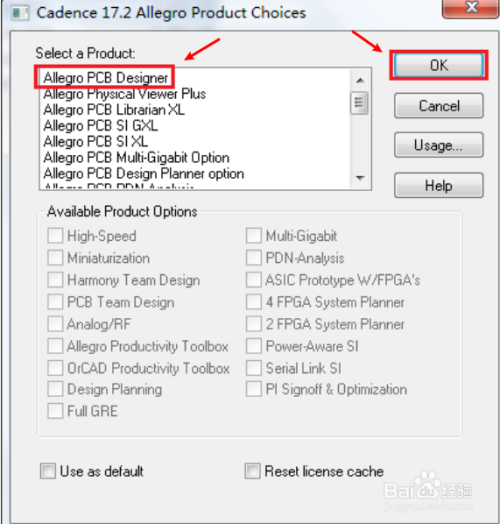

    【PCB图器件高亮】双击打开后缀名为brd的文件，选择Allegro PCB Designer，点击OK

    cadence 17信号关联，器件高亮等几个使用小技巧
  5. 5

    在工具栏单击“扫把”图标，选择器件高亮时的颜色。然后回到原理图里，单击需要查看的器件，再回到PCB图，则会自动高亮显示你选中的器件

    cadence 17信号关联，器件高亮等几个使用小技巧
    cadence 17信号关联，器件高亮等几个使用小技巧
  6. 6

    【选择器件查看图层】通常我们在电路板上找器件，只看top层和bottom层。在软件的右侧的visibility中勾选即可

    cadence 17信号关联，器件高亮等几个使用小技巧
  7. 7

    如果visibility没有，则需要在工具栏view—windows中勾选上

    cadence 17信号关联，器件高亮等几个使用小技巧
  8. 8

    有用的话，投票点赞哦~~~
