本经验通过Altium Designer 16、PADS VX.1.2及Allegro 16.6三款常用的EDA软件成功地将Protel设计的PCB文件转换Allegro 16.3版本的brd文件。

Protel PCB文件转换成Allegro brd文件的方法

工具/原料

  • PADS VX.1.2
  • Altium Designer16
  • Allegro16.6
  • Protel PCB文件

方法/步骤

  1. 1

    用Altium Designer16打开Protel PCB文件，之后另存为Altium Designer16自己的文件格式，即.PCBDOC文件。

    Protel PCB文件转换成Allegro brd文件的方法
    Protel PCB文件转换成Allegro brd文件的方法
  2. 2

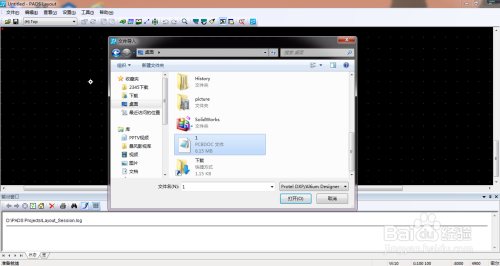

    打开PADS VX.1.2，导入.PCBDOC文件，之后再导出ASCLL文件，即.asc文件。

    Protel PCB文件转换成Allegro brd文件的方法
    Protel PCB文件转换成Allegro brd文件的方法
    Protel PCB文件转换成Allegro brd文件的方法
    Protel PCB文件转换成Allegro brd文件的方法
  3. 3

    打开Allegro16.6 PCB Editor,通过import->CAD Translators->PADS操作，导入PADS导出的ASCLL文件，之后通过save as另存为.brd文件即可。

    Protel PCB文件转换成Allegro brd文件的方法
    Protel PCB文件转换成Allegro brd文件的方法
    Protel PCB文件转换成Allegro brd文件的方法
  4. 4

    通过Allegro16.6 PCB Editor打开已转换好的brd文件，通过export->down rev design，转换成16.3版本的brd文件。

    Protel PCB文件转换成Allegro brd文件的方法
    END

注意事项

  • 转换过程由于软件种类、版本等原因不可避免地造成PCB文件转换过程中某些信息遗漏，投入生产需谨慎。
  • 此经验方法经过案例验证，事实证明奏效。
