一、医疗行业标准与整改紧迫性

医疗电子设备需满足YY 9706.102-2021标准，Class B限值要求比工业设备严格10dB。某型号呼吸机（额定功率300W）在辐射骚扰测试中，100MHz-300MHz频段超标15dB，导致心电监护设备在3米外受到干扰。该设备采用反激拓扑，MOS管型号为FCPF165N65S3，开关频率100kHz。

二、干扰耦合路径分析

2.1 电源适配器干扰

测试发现原配电源适配器未通过医疗EMC认证，其传导噪声在100MHz处高达80dBμV。更换医标认证电源后，整机辐射下降5dB，但仍有10dB余量不足。

2.2 PCB布局耦合

SDRAM时钟信号走线长度65mm，未做包地处理，形成高效辐射天线。复位信号线经过MOS管驱动区域，地弹噪声耦合导致误复位概率达10%。

2.3 线缆辐射

氧浓度传感器线缆长度2.5米，未屏蔽处理，在300MHz处形成1/2波长谐振，辐射场强贡献度占比70%。

三、针对性整改策略

3.1 电源与主控协同整改

• 主控板电源输入端增加π型滤波，参数为10μH+22μF+4.7μF，100MHz衰减18dB
• SDRAM时钟串接22Ω电阻并并联22pF电容，边沿时间从2ns延长至5ns，辐射下降8dB
• 复位信号线增加100nF滤波电容，阈值电压提升0.5V，抗干扰能力增强

3.2 线缆与接口强化

• 传感器线缆更换为双层屏蔽同轴电缆，屏蔽层双端接地
• 所有连接器金属外壳通过弹爪与PCB地平面低阻抗连接
• 在MOS管驱动输出端串联共模扼流圈，感量100μH，抑制高频噪声传导

3.3 外壳屏蔽升级

• 塑胶外壳内部喷涂导电漆，表面电阻率0.3Ω/sq
• 显示屏与主控板之间增加0.1mm铍铜簧片，确保屏蔽连续性
• 按键区域采用导电橡胶，接地电阻小于0.2Ω

四、整改效果与临床验证

最终测试数据：100-300MHz频段辐射场强最大值55dBμV/m，余量5dB。与心电监护设备联机测试，3米距离内无干扰现象。临床试用3个月，未发生EMC相关医疗事故。整改增加成本18元，但避免了60万元的认证延期损失。

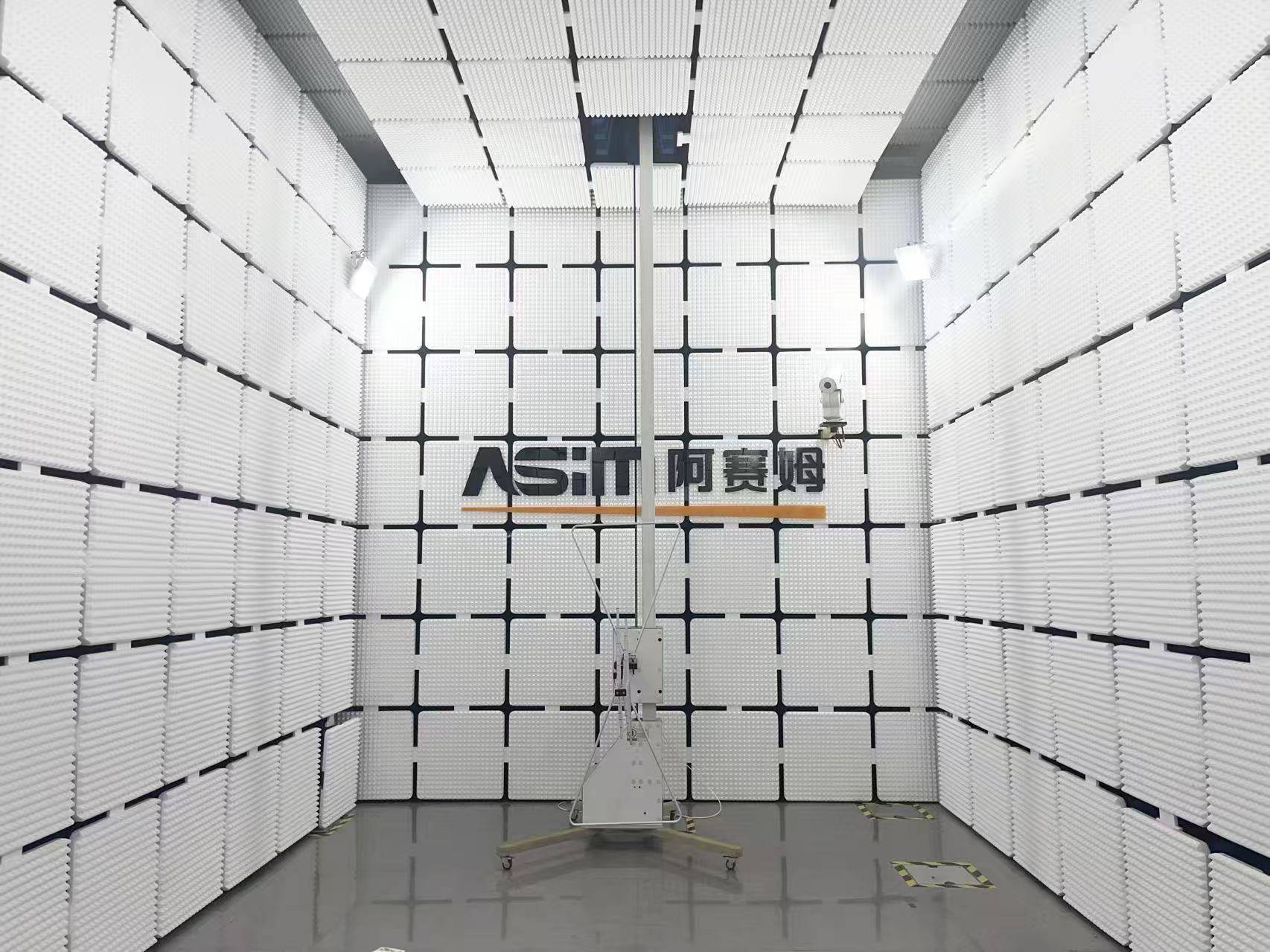

ASIM阿赛姆品牌成立于2013年，是一家集产品方案设计、研发和销售为一体的综合型服务企业，提供高性能ESD、TVS管、二三极管、MOS管以及EMI滤波器等保护元器件产品服务，并配备了专业齐全的EMC实验室，可针对EMC设计、测试及整改提供一站式解决方案，全方位助力客户解决电磁兼容相关难题。
