在H.264编码库中,理解和操作接口与数据结构是至关重要的,因为它们定义了如何有效地处理视频数据并生成高效的压缩流。以下是对给定文件内容的详细解释:

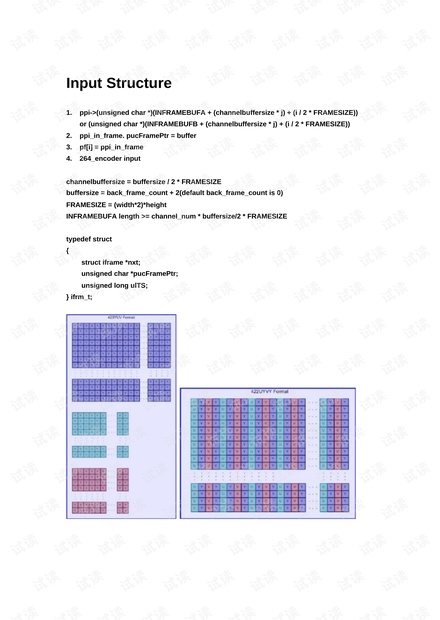

输入结构:
1. `ppi->(unsigned char *)(INFRAMEBUFA + (channelbuffersize * j) + (i / 2 * FRAMESIZE))` 和 `(unsigned char *)(INFRAMEBUFB + (channelbuffersize * j) + (i / 2 * FRAMESIZE))`:这些行代表输入帧缓冲区的地址计算,其中`ppi`可能是指向帧结构的指针,`INFRAMEBUFA`和`INFRAMEBUFB`是两个输入帧缓冲区,`channelbuffersize`是每个通道的缓冲区大小,`j`表示通道索引,`i`是像素行索引,`FRAMESIZE`是单个帧的大小(以字节为单位)。
2. `ppi_in_frame.pucFramePtr = buffer`:此语句将输入帧的帧数据指针设置为`buffer`,`ppi_in_frame`是一个结构体,包含帧的指针和可能的其他元数据。
3. `pf[i] = ppi_in_frame`:`pf`数组存储了每个通道的帧信息,这里将`ppi_in_frame`赋值给数组中的第`i`个元素。
4. `264_encoder input channelbuffersize = buffersize / 2 * FRAMESIZE`:`264_encoder`的输入缓冲区大小等于总缓冲区大小除以2再乘以单帧大小。`buffersize`是总缓冲区大小,可能包括前向和后向帧,`FRAMESIZE`是单个帧的大小。
5. `back_frame_count + 2`(默认的`back_frame_count`是0):这个计算可能用于确定需要存储的前向帧的数量。
输出结构:
1. NAL单元表(`Nal-table`)描述了NAL单元的指针和长度。NAL单元是H.264位流的基本语法结构。
2. `h264_encoder`的输出通过`pn[i].nallist`表示,`pnals->nallist[j].ptr`是NAL单元的指针,`pnals->nallist[j].numbytes`是NAL单元的长度。
3. `stream = (char*)pnals->nallist[j].ptr`,`*(int*)(stream - 4) = SYNC_WORD(0x01000000)`:`stream`指向NAL单元的起始位置,同步字(`SYNC_WORD`)通常用于标识NAL单元的开始。
4. `fwrite (stream - 41pnals->nallist[j].numbytes + 4file_addr)`:将NAL单元写入文件,包括同步字。
5. 这些步骤从`j=0`到`j=pnals->numnal - 1`重复,遍历所有NAL单元。
6. `ptr address in ppstream[i] = ps[i + buf_index * MAX_CHANNEL]`,`ps[0] = BITSTREAM(SDRAM)`:`BITSTREAM`结构体可能包含了编码后的数据,`ps`数组存储了这些流,`MAX_CHANNEL`是最大通道数,`buf_index`指示了当前通道的索引。
7. `BITSTREAM length >= channel_num * frame data length`:`BITSTREAM`的长度应大于或等于所有通道的帧数据长度之和。
8. `frame data length < (bitrate / 8) / framerate * GOPSize * IPratio / (GOPSize + IPratio)`:帧数据长度受比特率、帧率、关键帧间隔(`GOPSize`)和I帧比例(`IPratio`)的影响。
参数说明:
- `Bitrate`:比特率,如800000表示800kbps。
- 特殊值:0 - 变码率,-1 - 默认恒定比特率(1000kbps)。
- `keyframe_dist`:I帧周期,通常在15到90之间。
- 视频标准:CCIR,输入模式:0 - NTSC,1 - PAL,2 - NTSC ACTIVE,3 - PAL ACTIVE,4 - RAW422 PROG(CMOS PPI捕获的视频模式)。
- `width`和`height`:编码帧的宽度和高度,被编码器截断到16的倍数。
- `vid_capture_width`和`vid_capture_height`:捕获视频的宽度和高度。
- `vid_capture_frate`:捕获视频的帧率,有效范围是[1...].
以上是关于H.264编码库中输入和输出结构的关键信息,以及相关参数的解释。这些知识对于实现高效的视频编码和解码过程至关重要。
