第二节 宋《营造法式》中的斗栱
第二节 宋《营造法式》中的斗栱
一、铺作的两层含义
一是指由斗、栱、昂等构件按照一定的方式组合而成的一组斗栱。宋代每一组斗栱称为一朵，根据位置又分别称之为柱头铺作、补间铺作、转角铺作、平坐铺作、攀间铺作等。
二是指斗栱的「层数相叠出跳的多寡次序」。一组斗栱构成的基本方式是栱、斗、昂等构件纵横交错层叠相垒，凡铺作自柱头栌斗向内、向外挑出一栱或一昂称为一跳，每增高一层为一铺。
铺作首先表明了一组斗栱在构成上的层数与斗、栱等组成部分的相叠关系。如四铺作，即一组斗栱由四层构件相叠而成；五铺作，即一组斗栱由五层构件相叠而成。其次表明了铺作数与出跳数之间的关系，如四铺作即出一跳，五铺作即出两跳，八铺作即出五跳。再次，规定了斗栱出跳的次序，如八铺作通常是先出二华栱，再施三昂，而不采用其他的组合方式，譬如不能先出一华栱，然后出三昂，再出一华栱等。因此铺作在表示栱、昂的出跳情况及其多寡时，又有了「次序」的限定。宋代铺作数与斗栱出跳的关系详见图 5-7。
加载中...

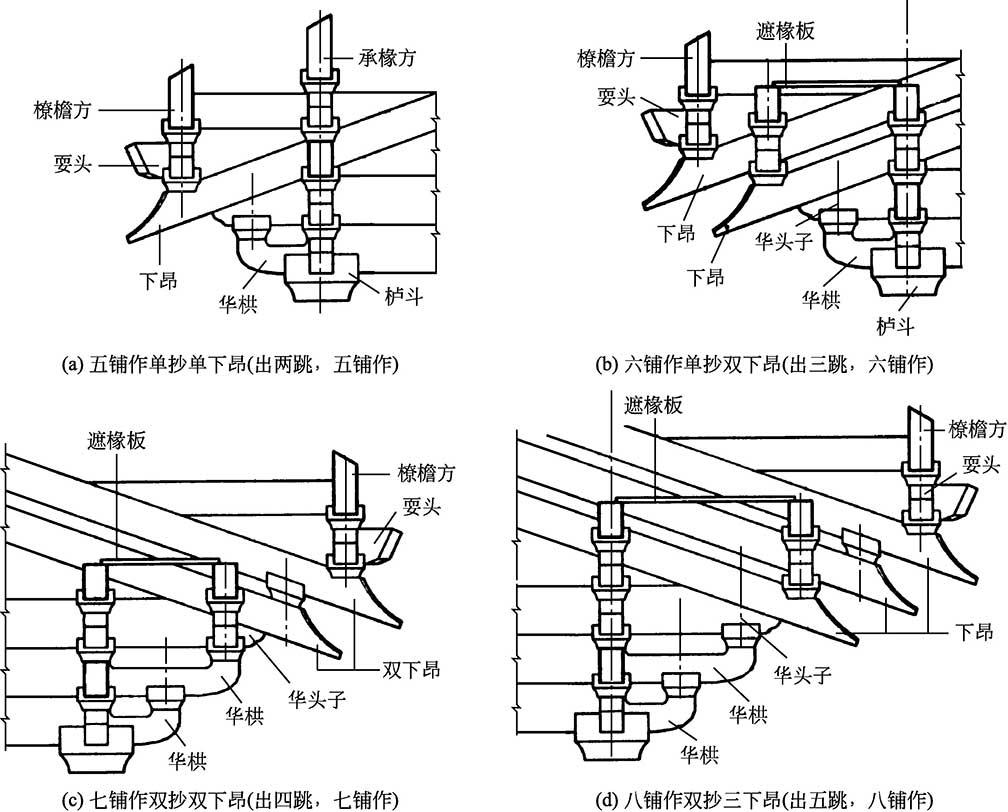

图 5-7 宋代铺作数与斗栱出跳的关系
铺作数 = 出跳数 +3
二、宋式铺作的基本构件组成
宋式铺作由斗、栱、昂及其他附件组成。
1.栱
宋式斗栱中用栱有华栱、泥道栱、瓜子栱、慢栱、令栱五种基本类型。
（1）华栱 也称抄栱、卷头、跳头。垂直于建筑面阔方向上、向内外出挑。华栱（广义）为主受力栱，按照其使用的位置又分为华栱（狭义）、骑槽檐栱、角华栱、丁头栱、虾须栱等。
华栱一般指头层华栱，为足材栱，长 72 分，宽 10 分，高 21 分，每头四瓣卷杀，每瓣长四分。二层及其以上的华栱称为骑槽檐栱，即骑在华栱上向檐口方向伸出的栱。骑槽檐栱的尺寸按所出跳数加长，每一跳伸出的长度不超过 30 分，最多出 5 跳，不超过 150 分。如果在转角铺作中，沿 45° 方向上斜出的华栱称为角华栱。嵌于内柱柱身承托梁尾的半截华栱称为丁头栱，丁头栱长 33 分。里跳转角部位使用的半截华栱称为虾须栱（虾须栱与丁头栱相似，长度为半截华栱形制，与丁头栱不同之处：一、虾须栱只存在于里跳转角部位；二是虾须栱斜置于柱头或梁架内。现存实例不多，见于宁波保国寺大殿）。
华栱构造详见图 5-8（a）。
加载中...

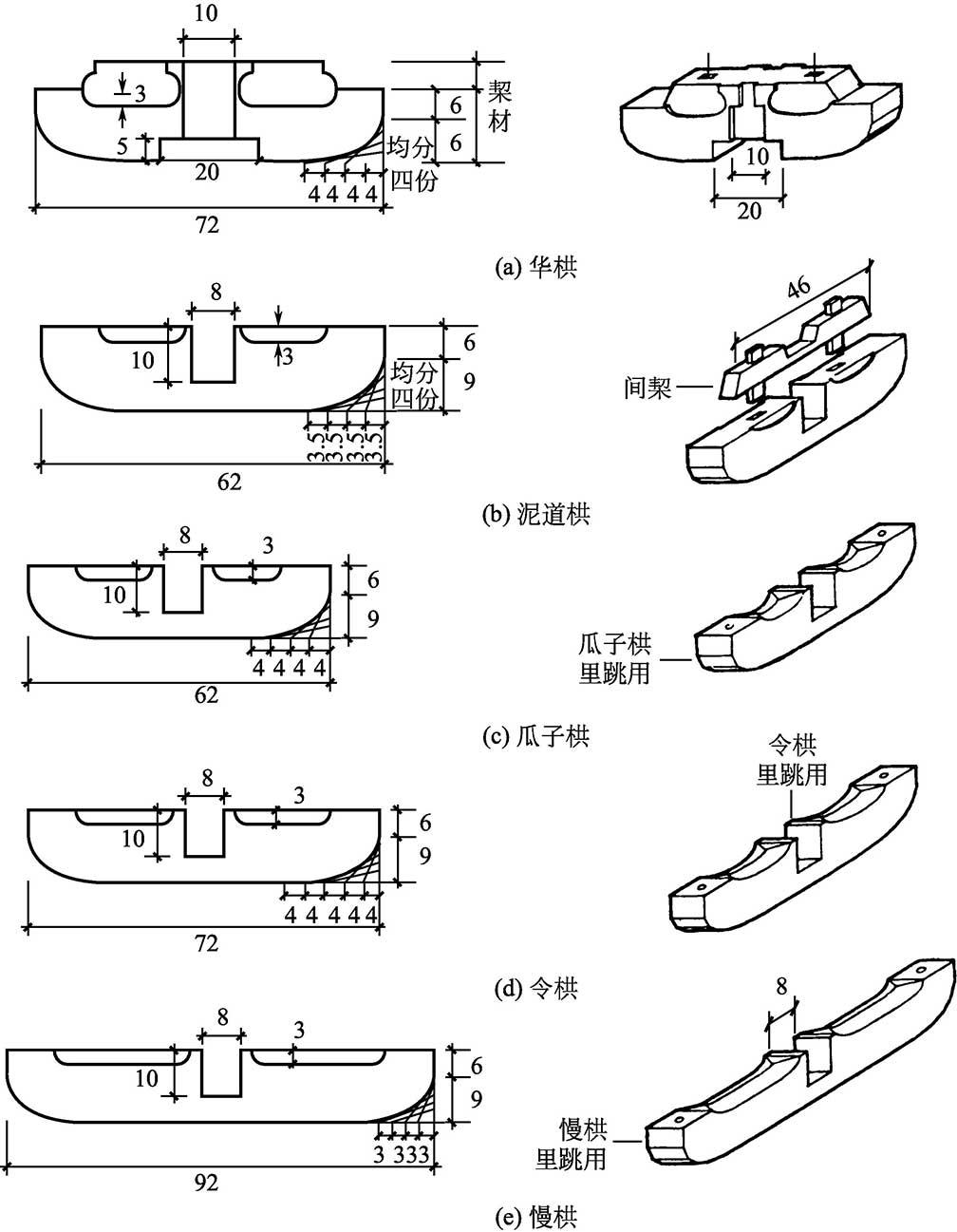

图 5-8 宋《营造法式》中各类栱（单位：分）
（2）横栱 横栱包括泥道栱、瓜子栱、慢栱、令栱。横栱是不出跳的栱。
① 泥道栱。泥道栱是铺作中安装于栌斗内与华栱垂直相交的横栱，起支承和传递槽荷载的作用。由于唐宋时期的栱眼壁内部常用竹筋纵横编织，表面再用灰泥抹平，俗称泥道，所以将此处的横栱称为泥道栱。泥道栱长 62 分，栱头四瓣卷杀，每瓣长三分半。
② 瓜子栱。瓜子栱位于五铺作之上重栱造的令栱与泥道栱之间，横施于各跳跳头与昂头之上。瓜子栱长 62 分，栱头四瓣卷杀，每瓣长四分。
③ 慢栱。根据所在位置又分别称为泥道慢栱和瓜子慢栱，是位于泥道栱或瓜子栱之上的横栱。慢栱长 92 分，栱头四瓣卷杀，每瓣长三分。
④ 令栱。令栱安装于里外跳头之上，与耍头相交以及屋内梁架之下。长 72 分，栱头五瓣卷杀，每瓣长四分。
这些横栱在实际应用中，其形制、尺寸方面也有许多变化，如：柱头铺作里跳往往会遇到梁，就会出现骑栿栱和绞栿栱等变形的栱。骑栿栱和绞栿栱均为横栱，与瓜子栱和令栱相类同，但它与梁垂直相交，因此必须改变原有的榫卯开口，使其加大到能容纳梁的程度。凡是开口在栱身下部者为骑栿栱，开口在栱身上部者为绞栿栱。
泥道栱、瓜子栱、慢栱、令栱四种栱除了在极少数的情形，如「慢栱若骑栿至角，则用足材，令栱若里跳骑栿，则用足材」外，多数情况下都使用单材。
各类横栱构造详见图 5-8（b）～（e）。栱端卷杀构造详见图 5-9。栱在铺作中的分布详见图 5-10。
加载中...

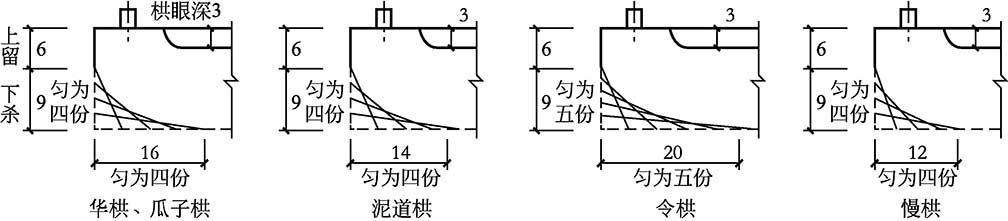

图 5-9 栱端卷杀构造（单位：分）
加载中...

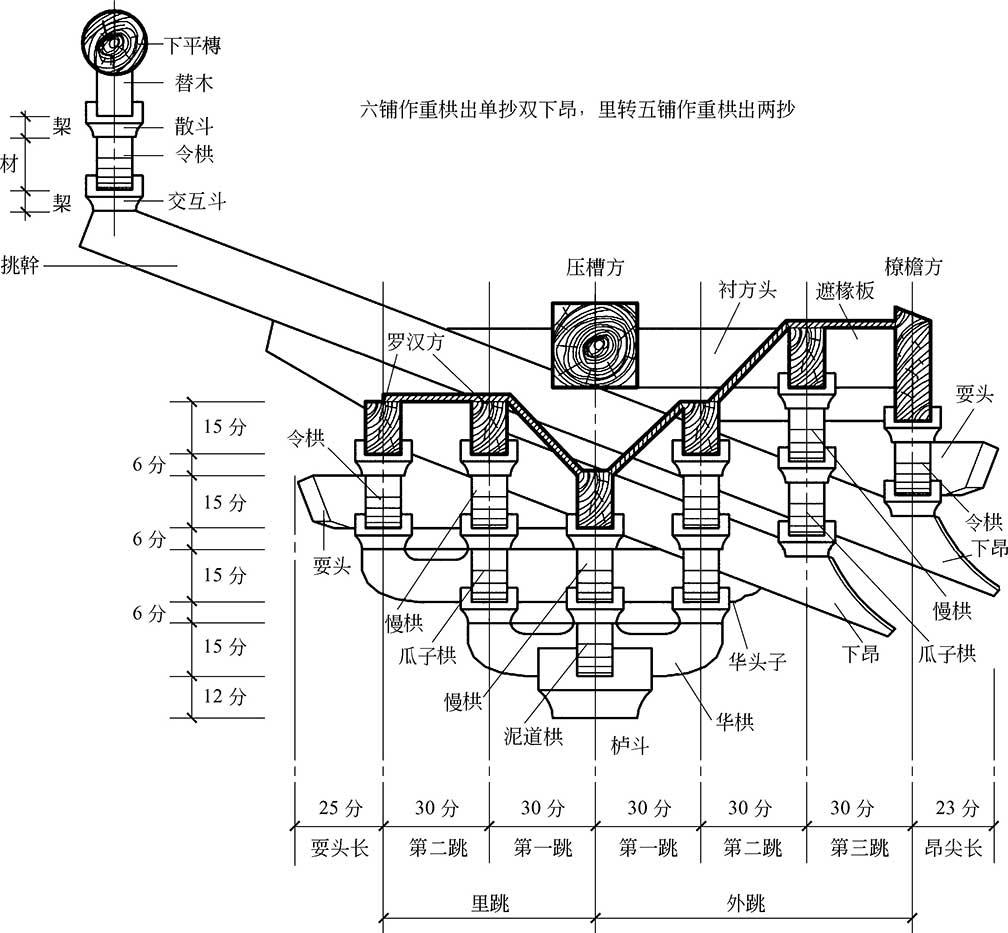

图 5-10 栱在铺作中的分布
2.斗
宋式铺作中有栌斗、交互斗、齐心斗和散斗四种斗。
（1）栌斗 栌斗是用于铺作下部的大斗。形状上有方栌斗与圆栌斗之分；位置上有普通柱头栌斗和角柱柱头栌斗之分。
普通方形栌斗边长 32 分，用于角柱的柱头栌斗边长 36 分，若栌斗为圆形，则直径为 36 分。所有栌斗的高度均为 20 分，其中上八分为「耳」，中间四分为「平」，下八分为「欹（qī）」。栌斗一般为十字开口的四耳斗，当遇到无出跳的铺作时则变为两耳，顺身开口。如在转角处，因需要容纳角华栱而减掉角部斗耳的一角。斗耳间必须做暗榫——隔口包耳，以限制华栱的移动。栌斗构造详见图 5-11。
加载中...

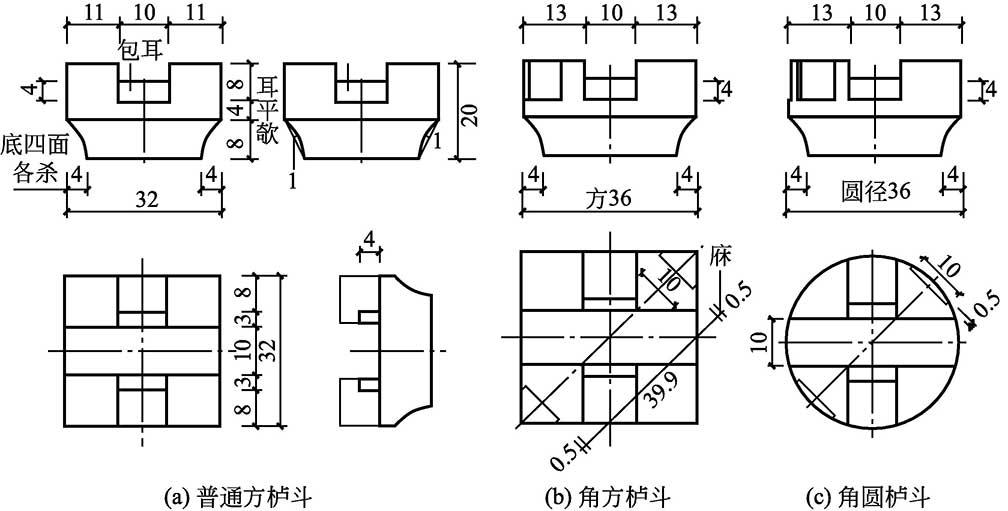

图 5-11 栌斗构造（单位：分）
（2）交互斗 交互斗是用于铺作出跳跳头的小斗，是华栱、昂端部与瓜子栱或令栱相交的节点。它一般为四耳斗（双向开槽），但非正方形，长 18 分，宽 16 分，高 10 分。开口处横施包耳。骑昂交互斗，须于斗底斜开卯口与昂身上宽下窄的磴口相衔。承昂交互斗则于斗口处做斜面，与昂势吻合。位于室内梁下使用的称为交斗，尺寸增大，长 24 分，宽 18 分，高 10 分，形式变为顺身开口的两耳斗，开口为 16 分。交互斗在承替木时，也做成顺身开口的两耳斗。
交互斗构造详见图 5-12（a）。
加载中...

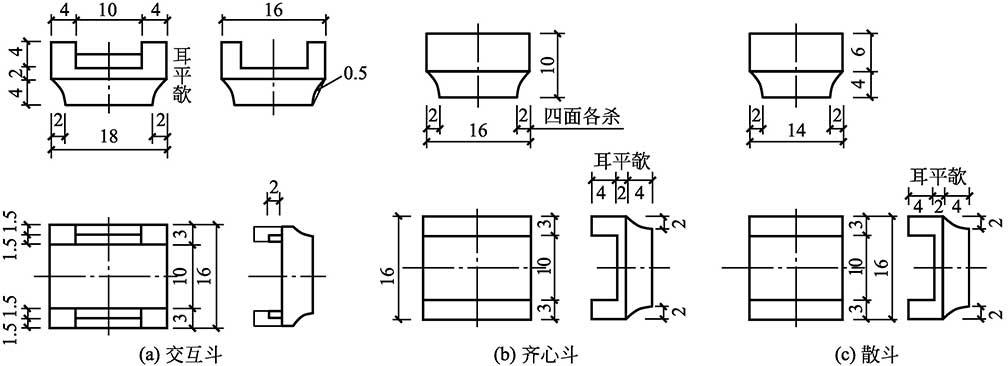

图 5-12 宋《营造法式》中各类斗的构造（单位：分）
