3.3.1 门式钢管脚手架的构造及配件
门式钢管脚手架是由门式框架（门架）、交叉支撑（十字拉杆）、连接棒、挂扣式脚手板或水平架（平行架、平架）、锁臂等组成基本结构，如图 3-58 所示。再设置水平加固杆、剪刀撑、扫地杆、封口杆、托座与底座，并采用连墙件与建筑物主体结构相连的一种标准化钢管脚手架，如图 3-59 所示。
加载中...

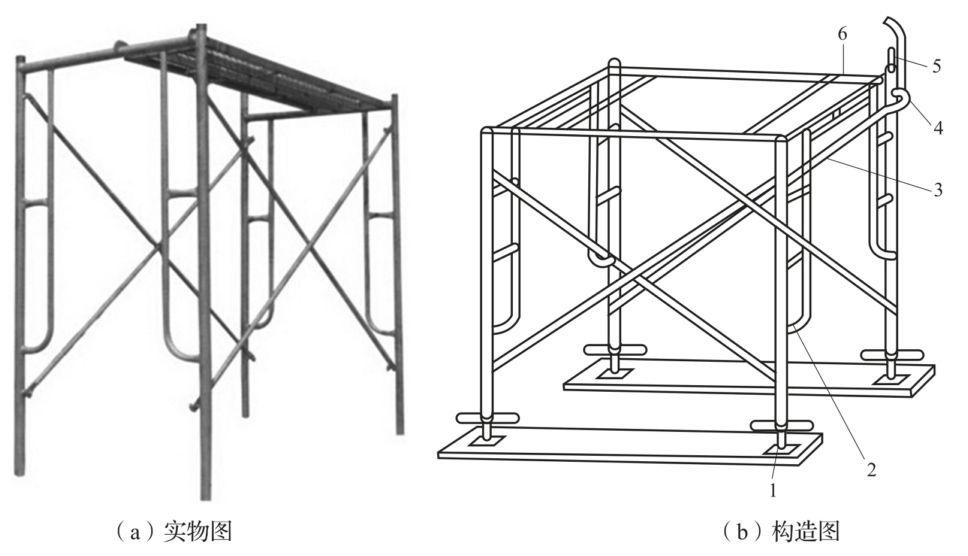

图 3-58 门式钢管脚手架
1—可调底座；2—门型架；3—交叉支撑；4—锁臂；5—连接棒；6—水平架
加载中...

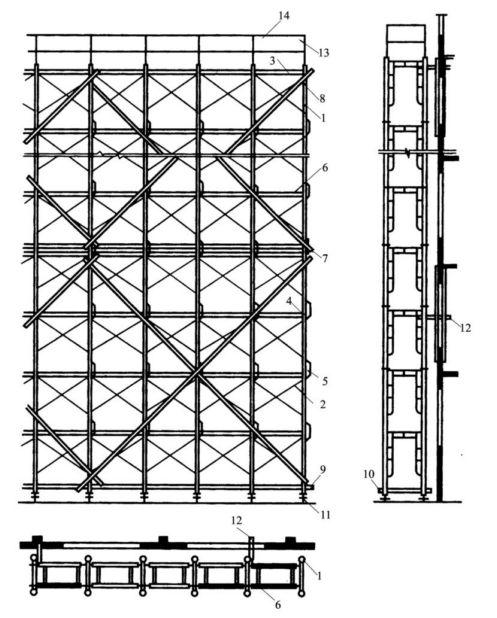

图 3-59 门式钢管脚手架的组成
1—门架；2—交叉支撑；3—脚手板；4—连接棒；5—锁臂；6—水平架；7—水平加固杆；
8—剪刀撑；9—扫地杆；10—封口杆；11—底座；12—连墙体；13—栏杆；14—扶手
门架之间的连接，在垂直方向使用连接棒和锁臂接高，在脚手架纵向使用交叉支撑连接门架立杆，在架顶水平面使用水平架或挂扣式脚手板。这些基本单元相互连接，逐层叠高，左右伸展，再设置水平加固件、剪刀撑及连墙件等，便构成整体门式脚手架。
门式钢管脚手架的主要杆配件有如下几种。
1.门架
门架是门式钢管脚手架的主要构件，由立杆、横杆以及加强杆焊接组成，如图 3-60 所示。
加载中...

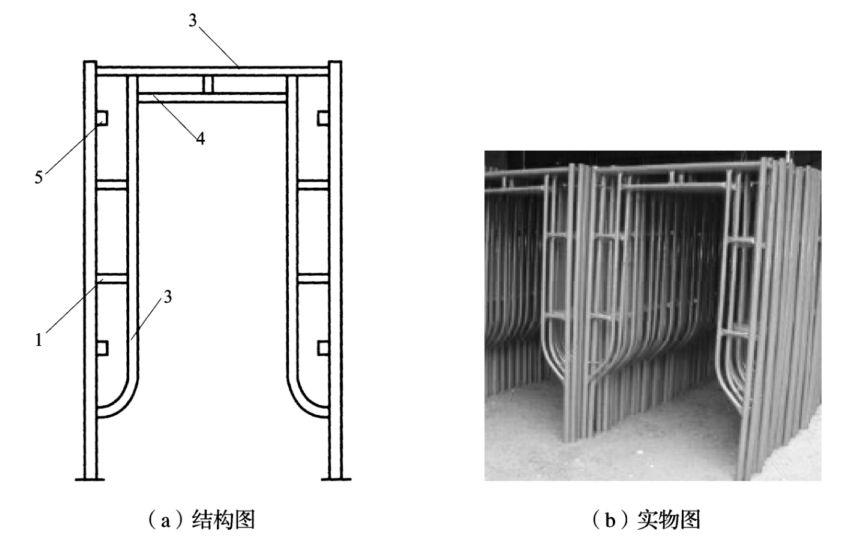

图 3-60 门架
1—立杆；2—立杆加强杆；3—横杆；4—横杆加强杆；5—锁销
2.门架配件
门式钢管脚手架基本组合单元的专用构件称为门架配件，主要包括连接棒、锁臂、水平架、交叉支撑、挂扣式脚手板、底座与托座等，见表 3-7。

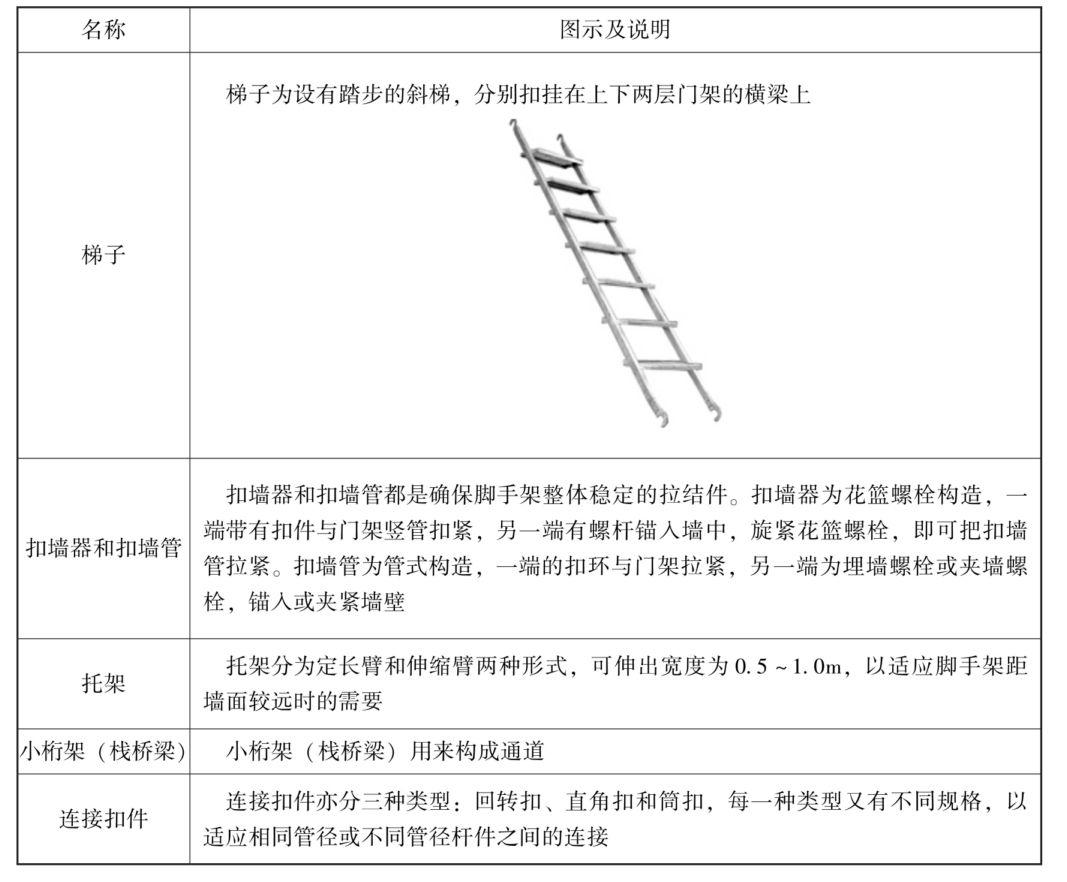

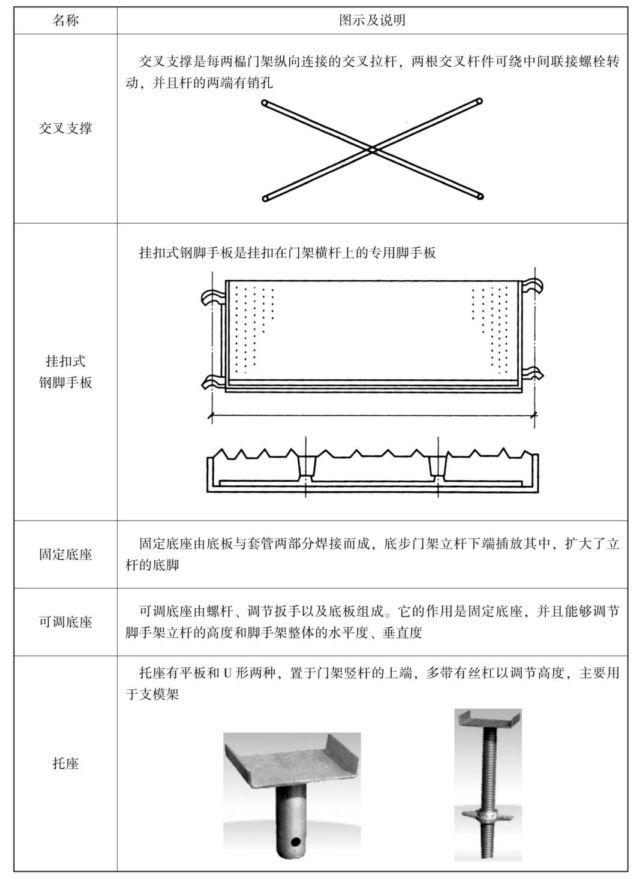

表 3-7 门架配件
加载中...续表 3-7
加载中...续表 3-7
加载中...3.3.2 门式钢管脚手架的搭设
1.搭设前施工准备
（1）脚手架搭设前，工程技术负责人应根据搭设门式钢管脚手架的技术规范和施工组织设计要求，向搭设和使用人员做技术和安全作业交底；搭架人员要认真学习有关技术要求及安全操作要求。
（2）对搭设的门架、配件、加固件等应按规范要求进行检查和验收，严禁使用任何不合格的搭架材料。
（3）搭设脚手架的场地必须平整坚实，并挖好排水沟。回填土地面必须分层回填、逐层夯实。场地清理、平整后，按搭设方案在地面上画出门架立杆位置线。
（4）当脚手架搭设在结构楼面或挑台上时，立杆底座下应铺设垫板或混凝土垫块，并应对楼面或挑台等结构进行承载力验算。
2.脚手架搭设程序
门式钢管脚手架的搭设应自一端延伸向另一端，由下而上按步架设，并逐层改变搭设方向，以减少架设误差。不得自两端同时向中间进行或相向搭设，以避免接合部位错位，难于连接。
一般门式钢管脚手架的搭设顺序为：
铺设垫木（板）→ 拉线、安放底座 → 自一端起立门架并随即装交叉支撑（底步架还需安装扫地杆、封口杆）→ 安装水平架（或脚手板）→ 安装钢梯 →（需要时，安装水平加固杆）→ 装设连墙杆 → 照上述步骤逐层向上安装 → 按规定位置安装剪刀撑 → 安装顶部栏杆 → 挂立杆安全网。
脚手架的搭设速度应与建筑结构施工进度相配合，一次搭设高度不应超过最上层连墙杆三步，或自由高度不大于 6m，以保证脚手架的稳定。
3.脚手架的搭设
（1）铺设垫木（板）、安放底座。脚手架的基底必须平整坚实，并做好排水，确保地基有足够的承载能力，在脚手架荷载作用下不发生塌陷和显著的不均匀沉降。回填土地面必须分层回填，逐层夯实。
门架立杆下垫木的铺设方式：当垫木长度为 1.6～2.0m 时，垫木宜垂直于墙面方向横铺；当垫木长度为 4.0m 时，垫木宜平行于墙面方向顺铺。
（2）立门架、安装交叉支撑、安装水平架或脚手板。在脚手架的一端将第一榀和第二榀门架立在底座上后，纵向立即用交叉支撑连接两榀门架的立杆，门架的内外两侧安装交叉支撑，在顶部水平面上安装水平架或挂扣式脚手板，搭成门式钢管脚手架的一个基本结构。以后每安装一榀门架，应及时安装交叉支撑、水平架或脚手板，依次按此步骤沿纵向逐跨安装搭设。在搭设第二层门架时，人可以站在第一层脚手板上进行操作，直至最后完成。
1）门架。不同规格的门架不得混用；同一脚手架工程，不配套的门架与配件也不得混合使用。门架立杆离墙面的净距不宜大于 150mm；大于 150mm 时，应采取内挑架板或其他防护的安全措施。不用三脚架时，门架的里立杆边缘距墙面约 50～60mm，如图 3-61（a）所示；用三脚架时，门架里立杆距墙面 550～600mm，如图 3-61（b）所示。底步门架的立杆下端应设置固定底座或可调底座。
加载中...

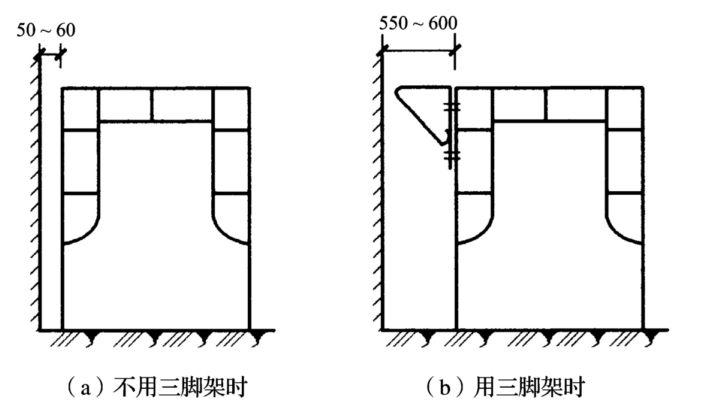

图 3-61 门架里立杆的离墙距离
2）交叉支撑。门架的内外两侧均应设置交叉支撑，其尺寸应与门架间距相匹配，并应与门架立杆上的锁销销牢。
3）水平架。在脚手架的顶层门架上部、连墙件设置层、防护棚设置层必须连续设置水平架。
脚手架高度H≤45m 时，水平架至少两步一设；H＞45m 时，水平架应每步一设。不论脚手架高度，在脚手架的转角处，端部及间断处的一个跨距范围内，水平架均应每步一设。
