目标

介绍CNNs的基础结构和训练方法。

理解本文所需知识: 高中数学，高中语文

完全读懂本文所需知识: 微积分，线性代数

为了大众阅读，在英文第一次出现的时候，会有标注汉语。

概述

神经网络(neual networks)是人工智能研究领域的一部分，当前最流行的神经网络是深度卷积神经网络(deep convolutional neural networksCNNs)，虽然卷积网络也存在浅层结构，但是因为准确度和表现力等原因很少使用。目前提到CNNs和卷积神经网络，学术界和工业界不再进行特意区分，一般都指深层结构的卷积神经网络，层数从”几层“到”几十上百“不定。

CNNs目前在很多很多研究领域取得了巨大的成功，例如: 语音识别，图像识别，图像分割，自然语言处理等。虽然这些领域中解决的问题并不相同，但是这些应用方法都可以被归纳为:

CNNs可以自动从(通常是大规模)数据中学习特征，并把结果向同类型未知数据泛化。

背景

半个世纪以前，图像识别就已经是一个火热的研究课题。

1950年中-1960年初，感知机吸引了机器学习学者的广泛关注。这是因为当时数学证明表明，如果输入数据线性可分，感知机可以在有限迭代次数内收敛[1]。感知机的解是超平面参数集，这个超平面可以用作数据分类。然而，感知机却在实际应用中遇到了很大困难，因为1)多层感知机暂时没有有效训练方法，导致层数无法加深，2)由于采用线性激活函数，导致无法处理线性不可分问题，比如“异或”。

这些问题随着后向传播(back propagation，BP)算法和非线性激活函数的提出得到解决。1989年，BP算法被首次用于CNN中处理2-D信号(图像)。

2012年，ImageNet挑战赛中CNN证明了它的实力，从此在图像识别和其他应用中被广泛采纳。

通过机器进行模式识别 ，通常可以被认为有四个阶段:

• 数据获取: 比如数字化图像
• 预处理: 比如图像去噪和图像几何修正
• 特征提取：寻找一些计算机识别的属性，这些属性用以描述当前图像与其它图像的不同之处
• 数据分类：把输入图像划分给某一特定类别

CNN是目前图像领域特征提取最好的方式，也因此大幅度提升了数据分类精度，我将在下文详细解释。

网络结构

基础的CNN由 卷积(convolution)激活(activation)and 池化(pooling)三种结构组成。CNN输出的结果是每幅图像的特定特征空间。当处理图像分类任务时，我们会把CNN输出的特征空间作为全连接层或全连接神经网络(fully connected neural networkFCN)的输入，用全连接层来完成从输入图像到标签集的映射，即分类。当然，整个过程最重要的工作就是如何通过训练数据迭代调整网络权重，也就是后向传播算法。目前主流的卷积神经网络(CNNs)，比如VGGResNet都是由简单的CNN调整，组合而来。

这些加粗名词将会在下文详细解释。

CNN

图1显示的是CNN的基础结构，现在大型深层的卷积神经网络(CNNs请注意这里是复数)通常由多个上述结构前后连接、层内调整组成，根据功能不同，我们称这些前后连接的结构处于不同阶段(stage)。虽然在主流CNNs中，不同stage里CNN会有不同的单元和结构，比如卷积核 (kernel)大小可能不同，激活函数(activition function) 可能不同，pooling操作可能不存在，但是图1的CNN结构应当能够包含所有的情况。

我们跟随图1来解释，一个stage中的一个CNN，通常会由三种映射空间组成(Maps Volume这里不确定是不是应该翻译为映射空间，或许映射体积会更准确),

• 输入映射空间(input maps volume）
• 特征映射空间(feature maps volume）
• 池化映射空间(pooled maps volume)

例如图中，输入的是彩色RGB图像，那么输入的maps volume由红，黄，蓝三通道/三种map构成。我们之所以用input map volume这个词来形容，是因为对于多通道图像输入图像实际上是由高度，宽度，深度三种信息构成,可以被形象理解为一种"体积"。这里的“深度”，在RGB中就是3，红，黄，蓝三种颜色构成的图像，在灰度图像中，就是1。

卷积

CNN中最基础的操作是卷积convolution，再精确一点，基础CNN所用的卷积是一种2-D卷积。也就是说，kernel只能在x,y上滑动位移，不能进行深度 (跨通道) 位移。这可以根据图1来理解，对于图中的RGB图像，采用了三个独立的2-D kernel，如黄色部分所示，所以这个kernel的维度是

。在基础CNN的不同stage中，kernel的深度都应当一致，等于输入图像的通道数。

卷积需要输入两个参数，实质是二维空间滤波，滤波的性质与kernel选择有关，CNN的卷积是在一个2-D kernel 和输入的 2-D input map 之间，RGB中各图像通道分别完成。

我们假设单一通道输入图像的空间坐标为

，卷积核大小是

，kernel权重为

,图像亮度值是

，卷积过程就是kernel 所有权重与其在输入图像上对应元素亮度之和，可以表示为,

。

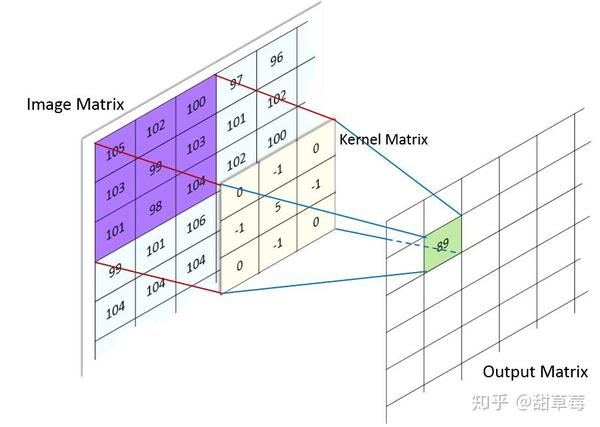

我们可以用一个例子来说明

如上图所示，这时候输出的单一元素是

并将kernel随(x,y)平移扫描，可以得到输出空间，这时假设输入图像大小是

，卷积核是

，在不考虑零填充（zero padding）的情况，输出是

注意卷积层的kernel可能不止一个，扫描步长，方向也有不同，这些进阶方式可以归纳一下:

• 可以采用多个卷积核，设为n 同时扫描，得到的feature map会增加n个维度，通常认为是多抓取n个特征。
• 可以采取不同扫描步长，比如上例子中采用步长为n输出是



• padding，上例里，卷积过后图像维度是缩减的，可以在图像周围填充0来保证feature map与原始图像大小不变
• 深度升降，例如采用增加一个1*1 kernel来增加深度，相当于复制一层当前通道作为feature map
• 跨层传递feature map,不再局限于输入即输出例如ResNet跨层传递特征，Faster RCNN 的POI pooling

激活

卷积之后，通常会加入偏置(bias)并引入非线性激活函数(activation function)，这里定义bias为b，activation function 是

，经过激活函数后，得到的结果是,

.

这里请注意，bias不与元素位置相关，只与层有关。主流的activation function 有,

• 线性整流单元(ReLU):



• Sigmoid函数：



• tanh函数:



根据实际参数大小等性质调整。

图1中feature maps volume的每个元素就是由

。我们可以回到图1的上半部分，这里的feature map是可以可视化的。为了保证阅读体验，我这里再把图1粘贴一遍，

例如采用277*277的RGB图像， 采用96个11*11*3的kernels同时扫描，很容易得到输出的feature maps是96个267*267的二维 feature map267*267是单个图像feature map的x,y轴大小，96是卷积核个数，原本的3通道在积分的时候会被作为一个元素加起来。 如上图，这些feature map可视化之后，可以看到4 和35表示边缘特征，23是模糊化的输入，10和16在强调灰度变化，39强调眼睛，45强调红色通道的表现。

池化

池化(pooling），是一种降采样操作(subsampling)，主要目标是降低feature maps的特征空间，或者可以认为是降低feature maps的分辨率。因为feature map参数太多，而图像细节不利于高层特征的抽取。

目前主要的pooling操作有:

• 最大值池化 Max pooling：如上图所示，2 * 2的max pooling就是取4个像素点中最大值保留
• 平均值池化 Average pooling: 如上图所示2 * 2的average pooling就是取4个像素点中平均值值保留
• L2池化 L2 pooling: 即取均方值保留

Pooling操作会降低参数，降低feature maps的分辨率，但是这种暴力降低在计算力足够的情况下是不是必须的，并不确定。目前一些大的CNNs网络只是偶尔使用pooling.

以上是一个CNN stage的基本结构，需要强调的是，这个结构是可变的，目前大部分网络都是根据基本结构堆叠调整参数，或跳层连接而成。CNN的输出是feature maps，它不仅仅可以被输入全连接网络来分类，也可以接入另外一个“镜像”的CNN，如果输入图像维度与这个新的CNN输出feature maps特征维度相同，即这个新接入的CNN在做上采样upsampling， 得到的图像可以认为是在做像素级的标注，图像分割[2]。

全连接网络

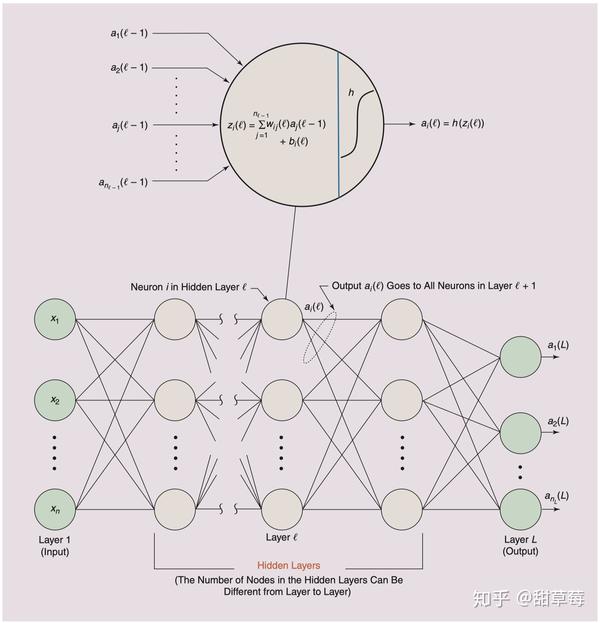

出现在CNN中的全连接网络(fully connected network)主要目的是为了分类这里称它为network的原因是，目前CNNs多数会采用多层全连接层，这样的结构可以被认为是网络。如果只有一层，下边的叙述同样适用。它的结构可能如下图所示:

不同于CNN的滑动卷积，全连接网络每一层的所有单元与上一层完全连接。通常，除了输入层和输出层的其他层，都被认为是隐含层。如图2所示，对于第

层的第

个神经元，它的输出计算方式是,

考虑activation function之后，对于第

层的第

个神经元，输出是

计算这一层中的所有神经元之后作为下一层的输入。

全连接网络和CNN的数学表达结构其实很相似，只是不存在关于图像空间上的滑动卷积。

目标函数与训练方法（数学高能预警）

CNN网络的训练误差需要通过一个目标函数来衡量，目前比较流行的目标函数是均方误差(Mean Square Error)和K-L散度（K-L divergence)，对于输出层的误差公式很容易判断:

• MSE:



  ----------------------------（1）
• K-L divergence :



其中

是期望输出(标注标签)

是第

层的第

个神经元的输出。

K-L divergence 和MSE原理本文不再过多介绍，通常K-L divergence的权重更新会比MSE更快，不过本文将通过MSE来举例说明，

如果我们仅仅考虑最后一层的更新，通过梯度下降，权重

和

的更新方式把

代入公式求导就可以算出,

和

---(6)

其中

是learning rate如果learning rate 取值过大，可能会收敛于震荡，如果learning rate取值过小，可能收敛速度太慢。

以上是如果网络只有最后一层的训练方式，但是实际上对于深层网络，我们很难一次通过数学计算出每一层的权重更新公式，也就是权重很难更新。

可以看出，如果想要训练网络，就需要根据误差更新权重，而如果想要获得误差

，不论是MSE,还是K-L divergence都需要两种参数：期望输出

,和当前层权重

(回顾公式，即

)。其中期望输出

来自标签集，很容易获得，而

和误差

相互影响。那么，解决方式就很明显，我们可以先固定一方，更新另一方，这是alternating optimazition优化多参数模型的经典思路。CNN的训练方法思路也来自于此，被称作backpropagation。

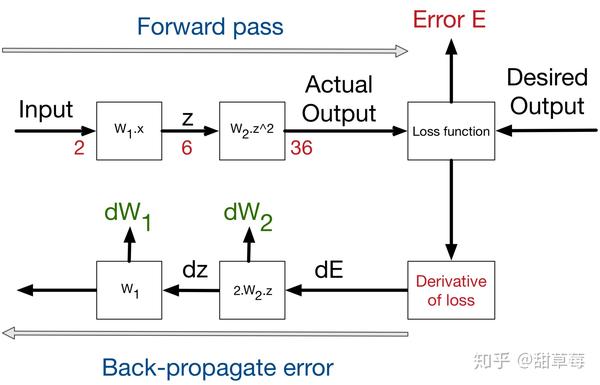

Backpropagation算法，大概可以分为两步:

1. 通过训练数据计算网络中的所有

，这里可以回想一下

的计算方法，最初的

只需要输入图像和初始化权重就可以计算，这一步是从输入图像到输出层的计算，即上图中的前向传播。

2. 获得所有

之后，再我们就可以通过目标函数和期望输出计算出最后一层的

,而有了最后一层的

，可以计算出倒数第二层的期望输出

，以此类推，可以计算误差到第一层，并通过求导更新权重。这是上图的后向误差传播（这里表述不严谨)。

上述1，2部操作会交替进行。

实际上BP算法通过以下四个公式更新:

---------(2)

-----------(3)

--------（4）

-----------（5）

(2)和(3)用来计算更新权重

和bias

的所需的梯度(请往上回顾一下单层权重更新部分)

(4)和(5)是(2)和(3)中未知项的来源，(5)用来计算最后一层梯度，(4)用来计算除最后一层外其他层的梯度,并通过传播梯度来传递误差，其中activition function的梯度

和各层权重

都可以在前向传播过程中计算出来。

严谨的BP算法流程:

1. 用随机小数初始化所有权重

和bias

;

2. 利用来自训练集的输入向量(例如一副图像)，算出所有的

和

3.用公式(1)计算 MSE或K-L divergence

4. 用(5）计算

并后向传播，用(4)计算出所有其他层的

5. 利用（6）更新权重

6. 对训练集中的所有输入向量(图像)重复 2-5，完成一次所有训练成为一个epoch。当MSE误差稳定不变，或者到达某个迭代次数后，BP算法停止。

这就是CNNs的训练过程。

完。
